NVG系列-整体式阀帽针阀 NVH系列-苛刻工况联合式阀帽针阀

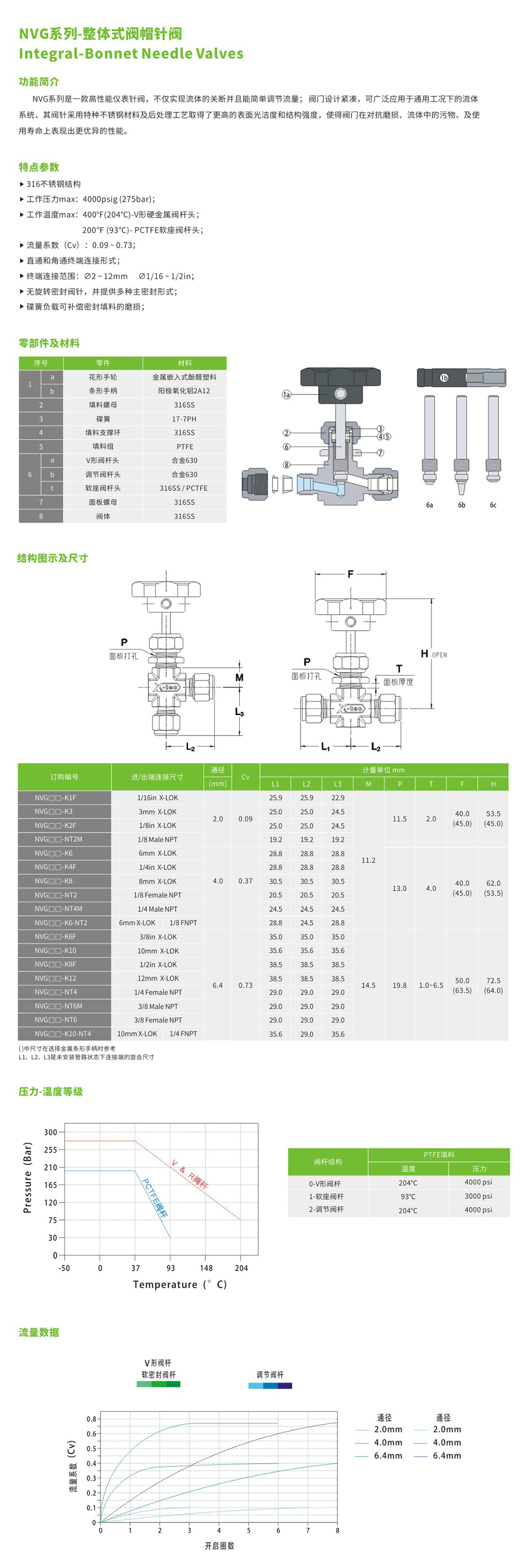

NVG系列
Integral-Bonnet NeedleValves
整体式阀帽针阀
功能简介
NVG系列是一款高性能仪表针阀,不仅实现流体的关断并且能简单调节流量;阀门设计紧凑,可广泛应用于通用工况下的流体系统,其阀针采用特种的不锈钢材料及后处理工艺取得了更高的表面光洁度和结构强度,使得阀门在对抗磨损、流体中的污物、及使用寿命上表现出更优异的性能。
特点参数
l 316不锈钢结构
l 工作压力max:5000psig (345bar);
l 工作温度max:446℉ (230℃);
l 流量系数 (Cv):0.09 ~ 1.8;
l 直通和角通终端连接形式;
l 终端连接范围:Φ3 ~ 14mm Φ1/8 ~ 3/4in
l 无旋转密封阀针,并提供多种主密封形式;
l 碟簧负载可补偿密封填料的磨损。
零部件及材料
序号 | 零件 | 材料 | |
1 | a | 圆形手柄 | 金属嵌入式酚醛塑料 |
b | 条形手轮 | 阳极氧化铝2A12 | |
2 | 填料螺母 | 316SS | |
3 | 碟 簧 | 51CrV4 | |
4 | 填料支撑环 | 316SS | |
5 | 填料组 | PTFE | |
6 | a | 无旋转 - V形阀杆 | 316SS |
b | 无旋转 – 调节阀杆 | 316SS | |
c | 软密封阀杆 | 316SS / PCTFE | |
7 | 面板螺母 | 316SS | |
8 | 阀 体 | 316SS |
结构图示及尺寸
订购编号 | 进/出端连接尺寸 | 通径 | Cv | 计量单位 mm | ||||||||||
(mm) | L1 | L2 | L3 | M | N | P | T | W | D | H | ||||
NVG□□-K3 | 3mm X-LOK | 2 | 0.09 | 25.4 | 25.4 | 25.4 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-K2F | 1 / 8in X-LOK | 2 | 0.09 | 25.4 | 25.4 | 25.4 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-K3-NT2M | 3mm X-LOK | 1 / 8in MNPT | 2 | 0.09 | 25.4 | 20 | 25.4 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) |
NVG□□-K6 | 6mm X-LOK | 4 | 0.37 | 28.8 | 28.8 | 28.8 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-K4F | 1 / 4in X-LOK | 4 | 0.37 | 28.8 | 28.8 | 28.8 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-K8 | 8mm X-LOK | 4 | 0.37 | 30.5 | 30.5 | 30.5 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-NT2M | 1 / 8in MNPT | 4 | 0.37 | 23 | 23 | 23 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-NT2 | 1 / 8in FNPT | 4 | 0.37 | 20.5 | 20.5 | 20.5 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-NT4M | 1 / 4in MNPT | 4 | 0.37 | 24.5 | 24.5 | 24.5 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) | |
NVG□□-K6-NT2 | 6mm X-LOK | 1 / 8in FNPT | 4 | 0.37 | 28.8 | 24.5 | 28.8 | 11.5 | 10.5 | 13 | 1.5 ~ 5 | 15.9 | 40(45) | 62(53.5) |
NVG□□-K6F | 3 / 8in X-LOK | 6.4 | 0.73 | 35 | 35 | 35 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-K10 | 10mm X-LOK | 6.4 | 0.73 | 35.6 | 35.6 | 35.6 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-K8F | 1 / 2in X-LOK | 6.4 | 0.73 | 38.5 | 38.5 | 38.5 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-K12 | 12mm X-LOK | 6.4 | 0.73 | 38.5 | 38.5 | 38.5 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-NT4 | 1 / 4in FNPT | 6.4 | 0.73 | 29 | 29 | 29 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-NT6M | 3 / 8in MNPT | 6.4 | 0.73 | 29 | 29 | 29 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-NT6 | 3 / 8in FNPT | 6.4 | 0.73 | 29 | 29 | 29 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) | |
NVG□□-K10-NT4 | 10mm X-LOK | 1 / 4in FNPT | 6.4 | 0.73 | 35.6 | 29 | 35.6 | 14.5 | 14.5 | 19.8 | 1.5 ~ 7 | 23.8 | 50(63.5) | 72.5(64) |
NVG□□-K12 | 12mm X-LOK | 9.5 | 1.8 | 44.5 | 44.5 | 44.5 | 19.1 | 19.1 | 26 | 1.5 ~ 8 | 28.6 | 64(76) | 92(81) | |
NVG□□-K8F | 1 / 2in X-LOK | 9.5 | 1.8 | 44.5 | 44.5 | 44.5 | 19.1 | 19.1 | 26 | 1.5 ~ 8 | 28.6 | 64(76) | 92(81) | |
NVG□□-K12F | 3 / 4in X-LOK | 9.5 | 1.8 | 45 | 45 | 45 | 19.1 | 19.1 | 26 | 1.5 ~ 8 | 28.6 | 64(76) | 92(81) | |
NVG□□-NT8M | 1 / 2in MNPT | 9.5 | 1.8 | 40.1 | 40.1 | 40.1 | 19.1 | 19.1 | 26 | 1.5 ~ 8 | 28.6 | 64(76) | 92(81) | |
NVG□□-NT8 | 1 / 2in FNPT | 9.5 | 1.8 | 38.1 | 38.1 | 38.1 | 19.1 | 19.1 | 26 | 1.5 ~ 8 | 28.6 | 64(76) | 92(81) |
( )中尺寸在选择金属条形手柄时参考
L1、L2、L3是未安装管路状态下连接端的旋合尺寸

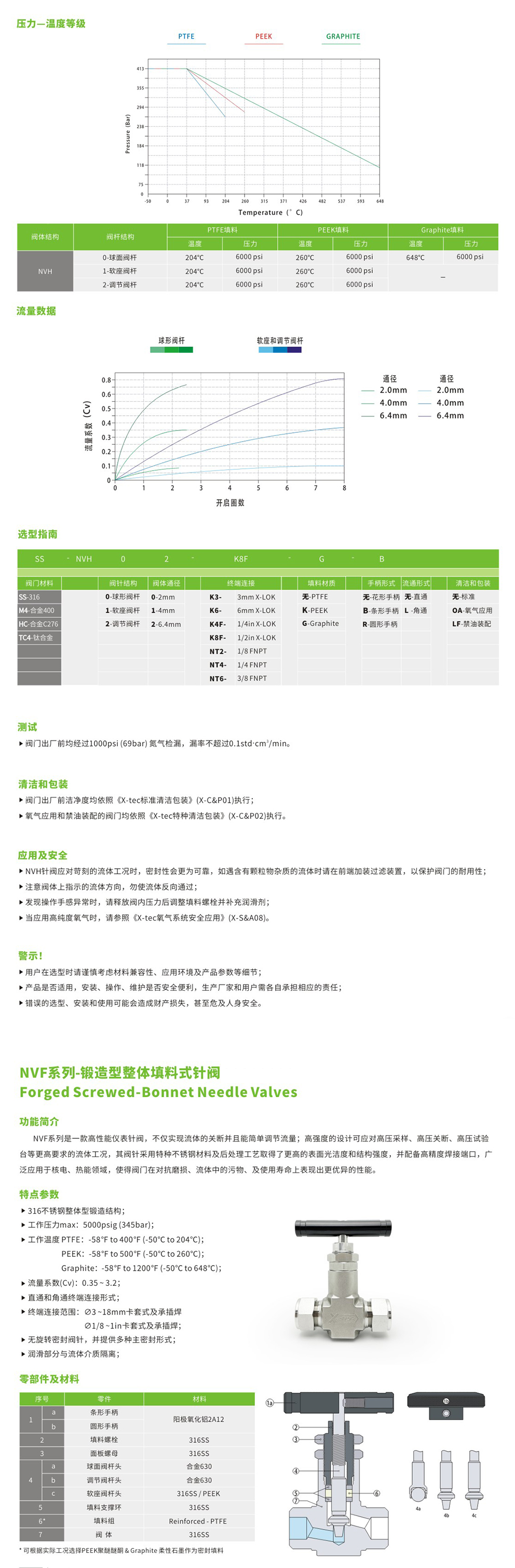

压力—温度等级
流量数据
选型指南
SS | — | NVG | 0 | 1 | — | K6 | — | B | L | — | OA | |
阀门材料 | 阀针结构 | 阀体通径 | 终端连接 | 手柄形式 | 流通形式 | 清洁和包装 | ||||||
SS - 316 | 0 - V形阀杆 | 0 - 2mm | K6 - | 6mm X-LOK | 无 - 塑料圆手柄 | 无 - 直通 | 无 - 标准 | |||||
M-合金400 | 1 - 软座阀杆 | 1 - 4mm | K12 - | 12mm X-LOK | B - 金属条形手柄 | L - 角通 | OA - 氧气应用 | |||||
HC-合金C276 | 2 - 调节阀杆 | 2 - 6.4mm | K4F - | 1 / 4in X-LOK | LF - 禁油装配 | |||||||
TA - 钛合金 | 3 - 9.5mm | K8F - | 1 / 2in X-LOK | |||||||||
NT2 - | 1 / 8in FNPT | |||||||||||
NT4 - | 1 / 4in FNPT | |||||||||||
NT4M - | 1 / 4in MNPT |
测试
阀门出厂前均经过1000psi (69bar) 氮气检漏,漏率不超过0.1std·cm3/min;
清洁和包装
阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;
氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;
应用及安全
NVG针阀当经过强腐蚀性、水蒸气或粘附性强的流体时,会影响密封可靠性,应用上述流体时请选用NVH苛刻工况类的针阀;
如遇含有颗粒物杂质的流体时请在前端加装过滤装置,以避免阀内零件损伤增加维护成本;
注意阀体上指示流体方向的箭头,请勿使流体反向通过;
发现操作手感异常时,请释放阀内压力后调整填料螺栓并补充润滑剂;
当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08);
警示!
用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;
产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;
错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全;

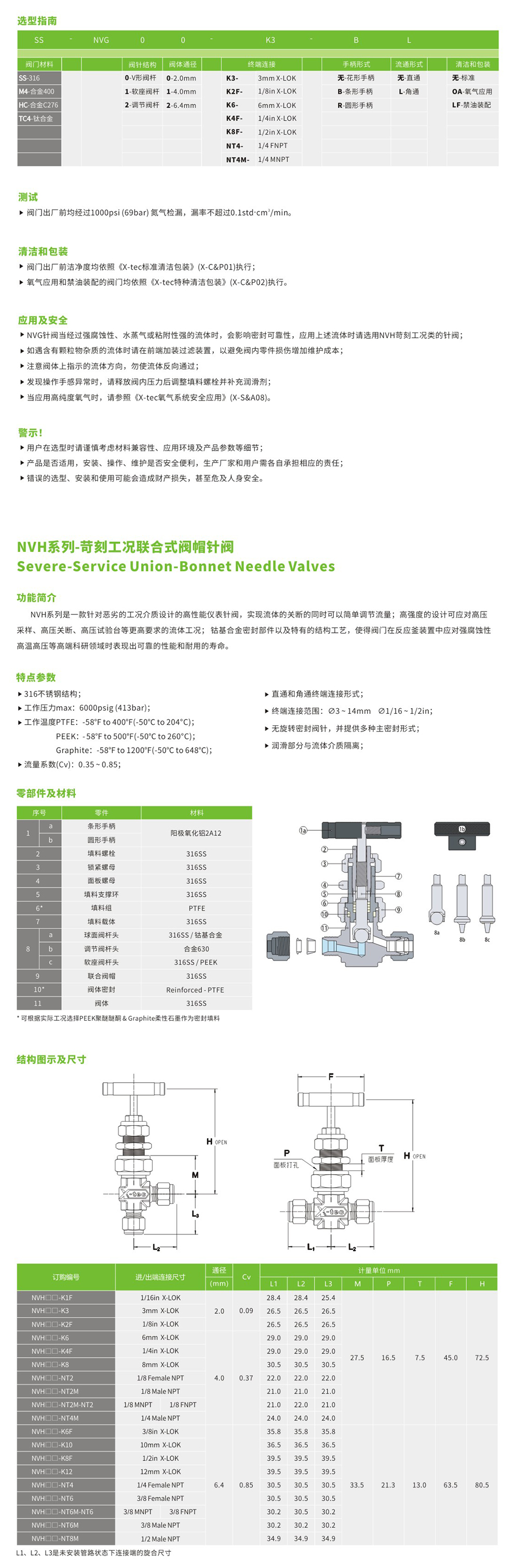

NVH系列
Severe-ServiceUnion-Bonnet Needle Valves
苛刻工况联合式阀帽针阀
功能简介
NVH系列是一款针对恶劣的工况介质设计的高性能仪表针阀,实现流体的关断的同时可以简单调节流量;高强度的设计可应对高压采样、高压关断、高压试验台等更高要求的流体工况;钴基合金密封部件以及特有的结构工艺,使得阀门在对抗强腐蚀性高温高压流体的冲刷和污染时表现出可靠的性能和耐用的寿命。
特点参数
l 316不锈钢结构
l 工作压力max:6000psig (413bar);
l 工作温度max:1200℉ (648℃);
l 流量系数 (Cv):0.35 ~ 1.8;
l 直通和角通终端连接形式;
l 终端连接范围:Φ3 ~ 14mm Φ1/8 ~ 3/4in
l 无旋转密封阀针,并提供多种主密封形式;
l 固定于面板时,无需拆卸填料螺栓。
零部件及材料
序号 | 零件 | 材料 | |
1 | 条形手柄 | 阳极氧化铝2A12 | |
2 | 填料螺栓 | 316SS | |
3 | 锁紧螺母 | 316SS | |
4 | 面板螺母 | 316SS | |
5 | 填料支撑环 | 316SS | |
6* | 填料组 | PTFE | |
7 | 填料载体 | 316SS | |
8 | a | 无旋转 – 球形阀杆 | 316SS / 钴基合金 |
b | 无旋转 – 调节阀杆 | 316SS | |
c | 无旋转 – 软座阀杆 | 316SS / PEEK | |
9 | 联合阀帽 | 316SS | |
10* | 阀体密封 | Reinforced - PTFE | |
11 | 阀 体 | 316SS |
* 可根据实际工况选Peek及Grafoil®柔性石墨作为密封材料

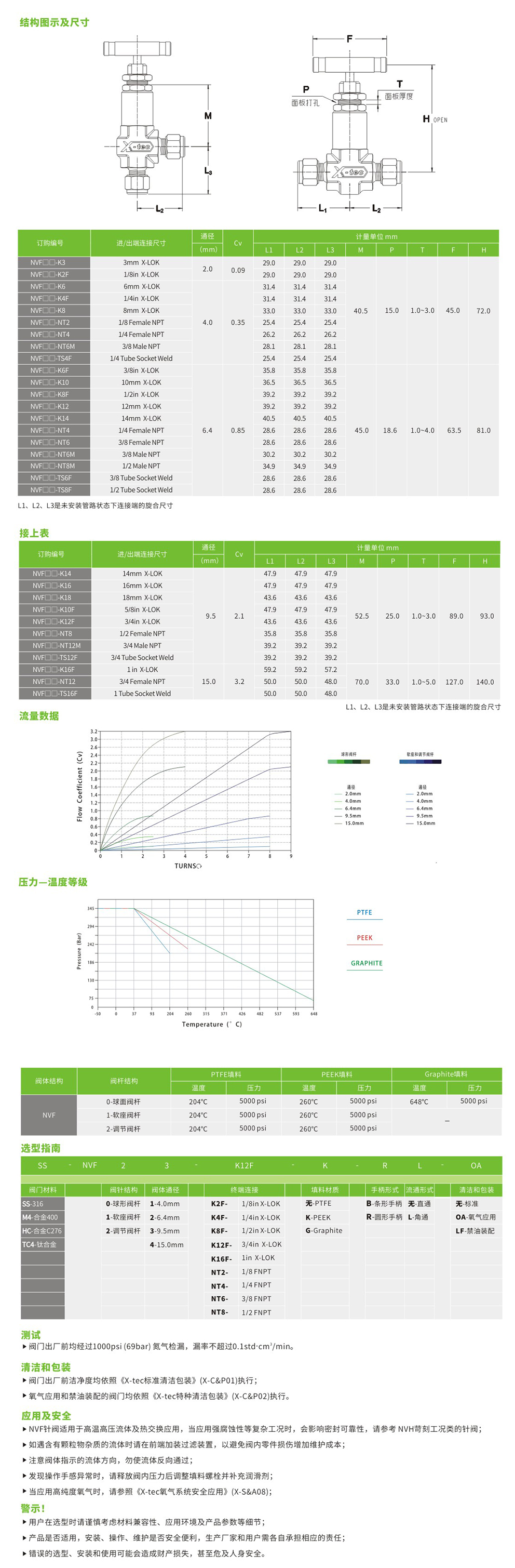

结构图示及尺寸
订购编号 | 进/出端连接尺寸 | 通径 | Cv | 计量单位 mm | ||||||||||
(mm) | L1 | L2 | L3 | M | N | P | T | W | D | H | ||||
NVH□□-K3 | 3mm X-LOK | 2 | 0.09 | 28.5 | 28.5 | 24.5 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-K2F | 1 / 8in X-LOK | 2 | 0.09 | 28.5 | 28.5 | 24.5 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-K6 | 6mm X-LOK | 4 | 0.37 | 30.7 | 30.7 | 26.7 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-K4F | 1 / 4in X-LOK | 4 | 0.37 | 30.7 | 30.7 | 26.7 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-K8 | 8mm X-LOK | 4 | 0.37 | 32.4 | 32.4 | 28.4 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-NT2M | 1 / 8in MNPT | 4 | 0.37 | 23 | 23 | 19 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-NT2 | 1 / 8in FNPT | 4 | 0.37 | 22 | 22 | 18 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 | |
NVH□□-NT2M-NT2 | 1 / 8in MNPT | 1 / 8in FNPT | 4 | 0.37 | 23 | 22 | 19 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 |
NVH□□-K6-NT2 | 6mm X-LOK | 1 / 8in FNPT | 4 | 0.37 | 30.8 | 22 | 26.8 | 29 | 13.5 | 18.6 | 1.5 ~ 7 | 26 | 45 | 80 |
NVH□□-K6F | 3 / 8in X-LOK | 6.4 | 0.73 | 35.5 | 35.5 | 31.5 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-K10 | 10mm X-LOK | 6.4 | 0.73 | 36.1 | 36.1 | 32.1 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-K8F | 1 / 2in X-LOK | 6.4 | 0.73 | 38 | 38 | 34 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-K12 | 12mm X-LOK | 6.4 | 0.73 | 38 | 38 | 34 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-NT4M | 1 / 4in MNPT | 6.4 | 0.73 | 30.7 | 30.7 | 26.7 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-NT4 | 1 / 4in FNPT | 6.4 | 0.73 | 28 | 28 | 24 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-NT4M-NT4 | 1 / 4in MNPT | 1 / 4in FNPT | 6.4 | 0.73 | 30.7 | 28 | 26.7 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 |
NVH□□-NT6M | 3 / 8in MNPT | 6.4 | 0.73 | 30.7 | 30.7 | 26.7 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-NT6 | 3 / 8in FNPT | 6.4 | 0.73 | 28 | 28 | 24 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 | |
NVH□□-NT6M-NT6 | 3 / 8in MNPT | 3 / 8in FNPT | 6.4 | 0.73 | 30.7 | 28 | 26.7 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 |
NVH□□-K6F-NT4 | 3 / 8in X-LOK | 1 / 4in FNPT | 6.4 | 0.73 | 35.5 | 28 | 31.5 | 32.5 | 16.5 | 21.3 | 1.5 ~ 10 | 29 | 63.5 | 91.5 |
NVH□□-K12 | 12mm X-LOK | 9.5 | 1.8 | 45.5 | 45.5 | 37 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 | |
NVH□□-K8F | 1 / 2in X-LOK | 9.5 | 1.8 | 45.5 | 45.5 | 37 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 | |
NVH□□-K12F | 3 / 4in X-LOK | 9.5 | 1.8 | 46.7 | 46.7 | 38.2 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 | |
NVH□□-NT8M | 1 / 2in MNPT | 9.5 | 1.8 | 43 | 43 | 34.5 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 | |
NVH□□-NT8 | 1 / 2in FNPT | 9.5 | 1.8 | 36 | 36 | 29 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 | |
NVH□□-NT8M-NT8 | 1 / 2in MNPT | 1 / 2in FNPT | 9.5 | 1.8 | 43 | 36 | 34.5 | 46 | 24 | 26 | 1.5 ~ 14 | 31 | 89 | 119 |
L1、L2、L3是未安装管路状态下连接端的旋合尺寸
压力—温度等级
流量数据
选型指南
SS | — | NVH | 0 | 2 | — | K8F | — | G | L | — | OA | |
阀门材料 | 阀针结构 | 阀体通径 | 终端连接 | 填料材质 | 流通形式 | 清洁和包装 | ||||||
SS - 316 | 0 - 球形阀杆 | 0 - 2mm | K3 - | 3mm X-LOK | 无 - PTFE | 无 - 直通 | 无 - 标准 | |||||
M-合金400 | 1 - 软座阀杆 | 1 - 4mm | K6 - | 6mm X-LOK | E - PEEK | L - 角通 | OA - 氧气应用 | |||||
HC -合金C276 | 2 - 调节阀杆 | 2 - 6.4mm | K4F - | 1 / 4in X-LOK | G - Grafoil® 柔性石墨 | LF - 禁油装配 | ||||||
TA - 钛合金 | 3 - 9.5mm | K8F - | 1 / 2in X-LOK | |||||||||
NT2 - | 1 / 8in FNPT | |||||||||||
NT4 - | 1 / 4in FNPT | |||||||||||
NT8 - | 1 / 2in FNPT |
测试
阀门出厂前均经过1000psi (69bar) 氮气检漏,漏率不超过0.1std·cm3/min;
清洁和包装
阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;
氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;
应用及安全
NVH针阀应对苛刻的流体工况时,密封会更为可靠性,如遇含有颗粒物杂质的流体时请在前端加装过滤装置,以保护阀门的耐用性;
注意阀体上指示流体方向的箭头,请勿使流体反向通过;
发现操作手感异常时,请释放阀内压力后调整填料螺栓并补充润滑剂;
当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08);
警示!
用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;
产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;
错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。
