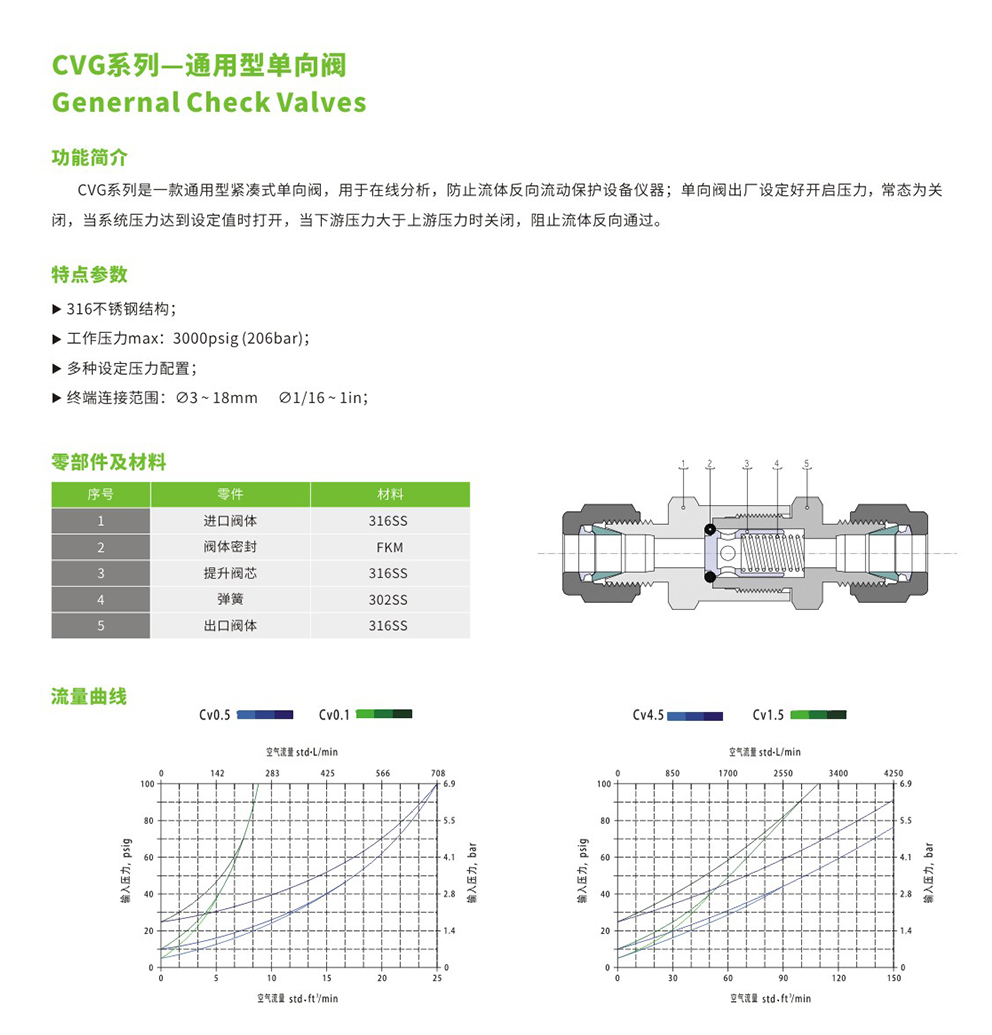

单向阀


CVG系列

Genernal Check Valves

通用型单向阀




功能简介

CVG系列是一款通用型紧凑式单向阀,常用于在线分析,防止流体反向流动保护设备仪器;单向阀出厂设定好开启压力,常态为关闭,当系统压力达到设定值时打开,当下游压力大于上游压力时关闭,流体停止反向通过。






特点参数

l  316不锈钢结构

l  工作压力max 3000psig (206bar)

l  多种设定压力配置;

l  终端连接范围:Φ3 ~ 12mm; Φ1/8 ~ 1/2in







零部件及材料


序号

零件

材料

1

进口阀体

316 SS

2

阀体密封

FKM

3

提升阀芯

316 SS

4



302 SS

5

出口阀体

316 SS

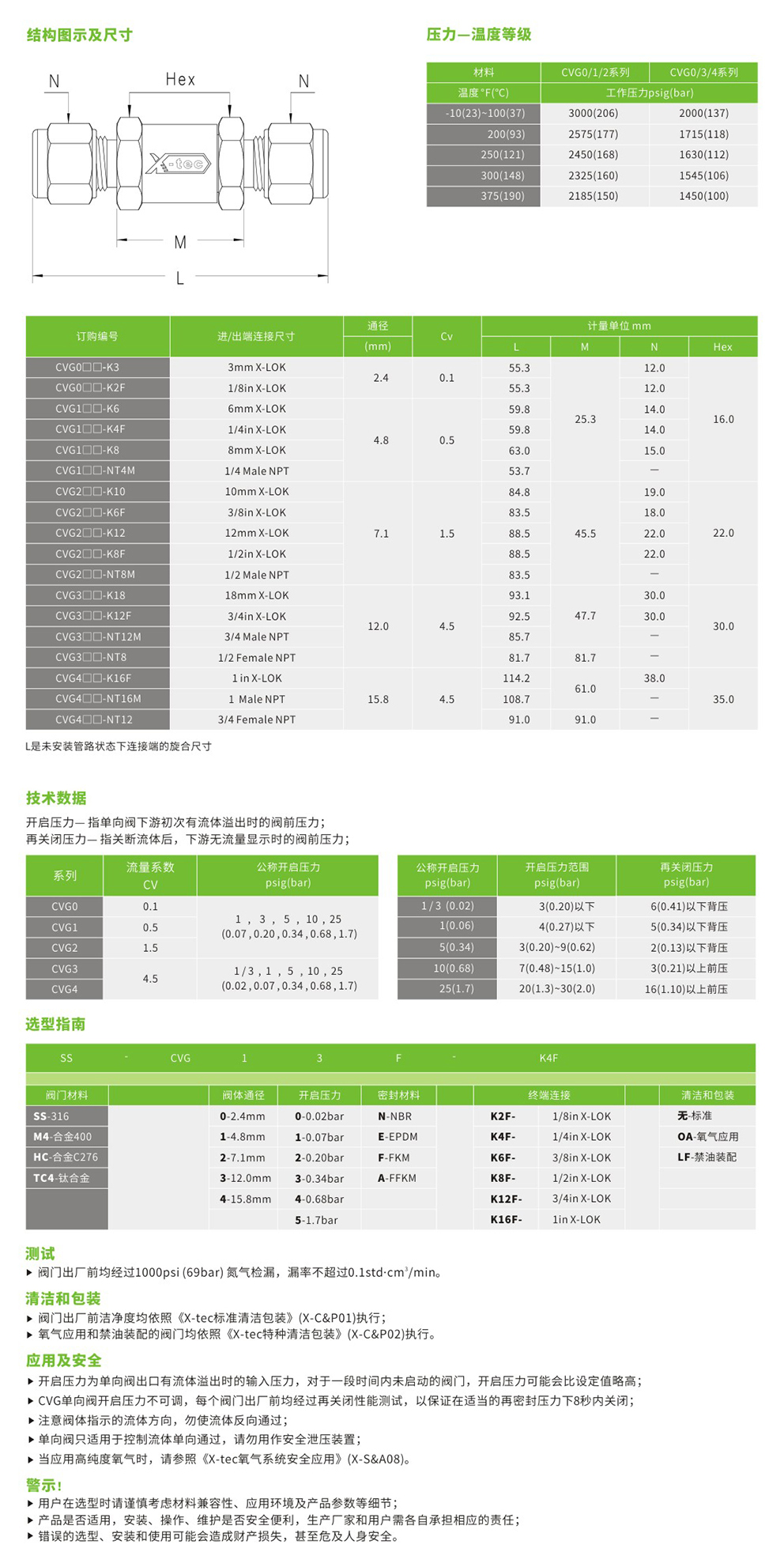

结构图示及尺寸




订购编号进 / 出端连接尺寸  通径   Cv                 计量单位,mm
 (mm)  L M NHex
 CVG□□-K3       3mm   X-LOK  2.4  0.155.325.31216
 CVG□□-K2F       1 / 8in  X-LOK  2.4  0.155.325.31216
 CVG□□-K6       6mm   X-LOK  4.8  0.559.825.31416
 CVG□□-K4F       1 / 4in  X-LOK  4.8  0.559.825.31416
 CVG□□-K8       8mm   X-LOK  4.8  0.563.025.31516
 CVG□□-NT4M       1 / 4in  MNPT  4.8  0.553.725.316
 CVG□□-K10       10mm X-LOK  7.1  1.584.845.51922
 CVG□□-K6F       3 / 8in  X-LOK  7.1  1.583.545.51822
 CVG□□-K12       12mm X-LOK  7.1  1.588.545.52222
 CVG□□-K8F       1 / 2in  X-LOK  7.1  1.588.545.52222
 CVG□□-NT8M       1 / 2in  MNPT  7.1  1.583.545.522



L是未安装管路状态下连接端的旋合尺寸






压力—温度等级


材料         316SS          黄铜
温度,℉(℃)                    工作压力,psig(bar)
 -10 (23)   ~  100(37)      3000 (206)      3000 (206)
                     200 (93)      2575 (177)      2575 (177)
                     250 (121)      2450 (168)      2405 (165)
                     300 (148)      2325 (160)        —
                     375 (190)      2185 (150)        —








技术数据

开启压力 — 指单向阀下游初次有流体溢出时的上游压力;

再关闭压力—指关断流体后,下游无流量显示时的上游压力;



    公称开启压力开启压力范围        再关闭压力
      psig (bar)  psig (bar)        psig (bar)
      1.5   (0.1) 4  (0.27) 以下    6 (0.41)以下背压
      3.3   (0.23) 6 (0.41) 以下    3 (0.21)以下背压
      5.0   (0.34) 3 (0.2) ~ 9 (0.62)    2 (0.13)以下背压
      10    (0.68) 7 (0.48) ~ 15 (1.0)    3 (0.2)以上上游压力
      25    (1.7) 20 (1.3) ~ 30 (2.0)    16 (1.1)以上上游压力







流量曲线












选型指南


   SS  CVG    1      3    F            K4FOA

阀门材料
阀体通径开启压力密封材料
        终端连接
清洁和包装
SS - 316
0 - 2.4mm  1 - 0.1bar N - NBR
 K3      -3mm X-LOK
无   - 标准
M-合金4001 - 4.8mm  2 - 0.23bar E - EPDM K6      -6mm X-LOKOA  - 氧气应用
HC-合金C2762 - 7.1mm  3 - 0.34bar F - FKM K12    -12mm X-LOKLF   - 禁油装配
TA - 钛合金
  4 - 0.68bar A - FFKM K4F    -1 / 4in  X-LOK


  5 - 1.7bar
 K8F    -1 / 2in  X-LOK



测试

阀门出厂前均经过1000psi (69bar) 氮气检漏,漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

开启压力为单向阀出口有流体溢出时的输入压力,对于一段时间内未启动的阀门,开启压力可能会比设定值略高;

CVG单向阀开启压力不可调,每个阀门出厂前均经过再关闭性能测试,以保证在适当的再密封压力下8秒内关闭;

注意阀体上指示流体方向的箭头,请勿使流体反向通过;

单向阀只适用于控制流体单向通过,请勿用作安全泄压装置;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全;
