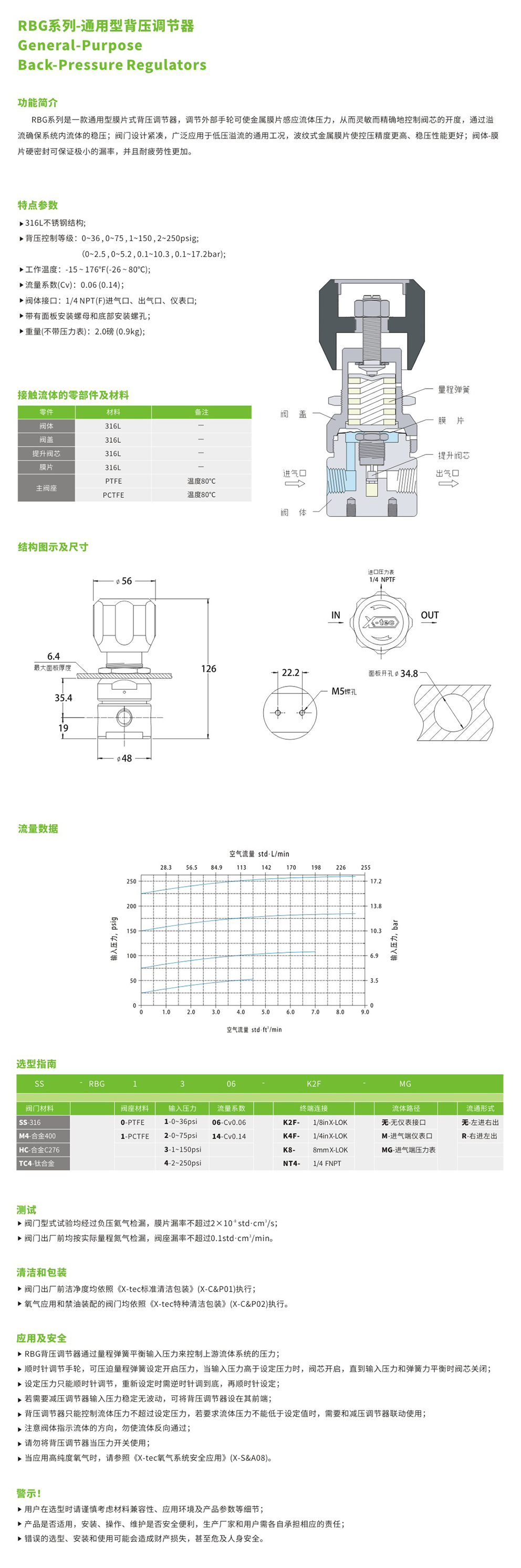

背压调节器


RBG系列

General-Purpose Back-PressureRegulators

通用型背压调节器




功能简介

RBG系列是一款通用型膜片式背压调节器,调节外部手轮可使金属膜片感应流体压力,从而灵敏而精确地控制阀芯的开度,保证上游流体压力的稳定;阀门设计紧凑,可广泛应用于对压力输出和流量输出都不高的通用工况,金属膜片对压力变化反应灵敏且耐腐蚀性好,可对任何腐蚀性、非腐蚀性和危险流体进行精确压力控制,金属-金属膜片密封可保证最小的密封漏率;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。







特点参数

l  316不锈钢结构

l  背压控制等级:0~36 , 0~75 , 1~150 , 2~250psig

            0~2.5 , 0~5.2 , 0.1~10.3 , 0.1~17.2bar

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.6

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  带有面板安装螺母和底部安装螺孔;

l  重量(不带压力表)2.0 (0.9kg)








接触流体的零部件及材料








零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

316SS

            ——



316SL

            ——

主阀座

PTFE

温度80℃

PCTFE

温度80℃



















结构图示及尺寸






流量数据






选型指南


SSRBG      1      3    60         K2F     SG  R    OA

阀门材料
阀座材料输入压力流量系数
终端连接
仪表接口
流通形式
清洁和包装
SS - 316
0 - PTFE1 - 0 ~ 36psi60 - Cv0.6
 K2F    -1 / 8in X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金4001 - PCTFE2 - 0 ~ 75psi
 K4F    -1 / 4in X-LOKS-进气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 - 1 ~ 150psi
 K6F    -3 / 8in X-LOKSG-进气端压力表
LF   - 禁油装配
TA - 钛合金
4 - 2 ~ 250psi
 NT4    -1 / 4in FNPT







测试

阀门型式试验均经过负压氦气检漏,膜片漏率不超过2×10-8std·cm3/s

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

RBG背压调节器通过量程弹簧平衡输入压力来控制上游流体系统的压力;

顺时针调节手轮,可压迫量程弹簧设定开启压力,当输入压力高于设定压力时,阀芯开启,直到输入压力和弹簧力平衡时阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

若需要减压调节器输入压力稳定无波动,可将背压调节器设在其前端;

背压调节器只能控制流体压力不超过设定压力,若要求流体压力不能低于设定值时,需要和减压调节器联动使用;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将背压调节器当安全阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。

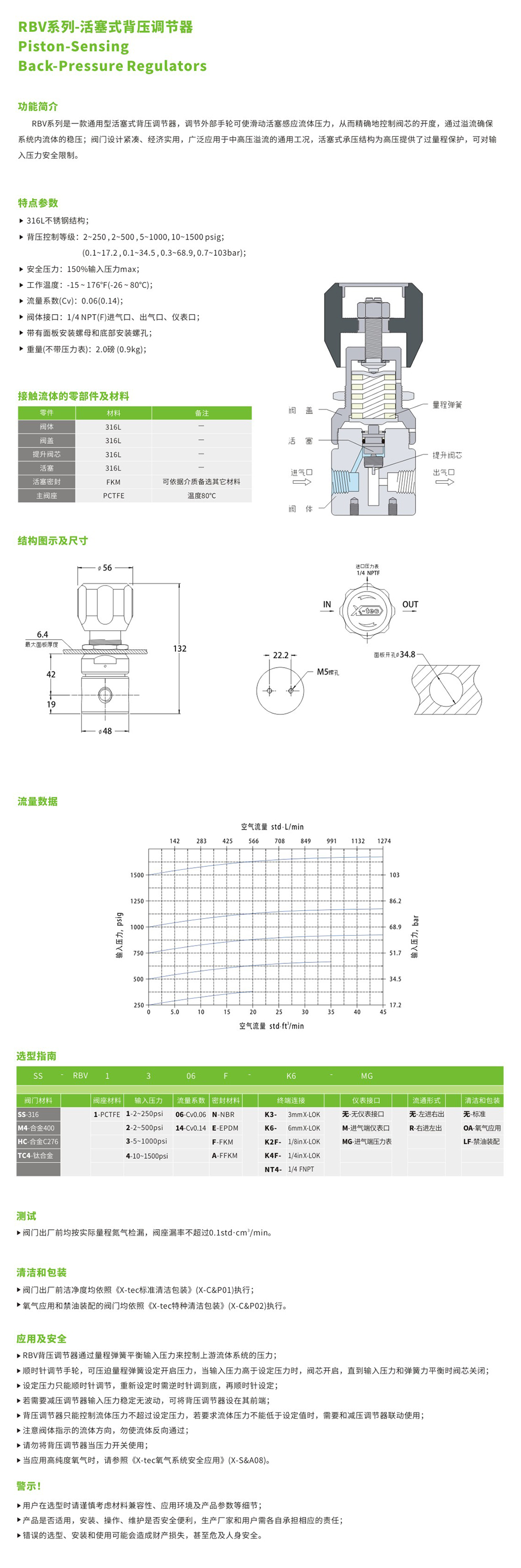

RBV系列

Piston-Sensing Back-PressureRegulators

活塞式背压调节器




功能简介

RBV系列是一款通用型活塞式背压调节器,调节外部手轮可使滑动活塞感应流体压力,从而精确地控制阀芯的开度,保证上游流体压力的稳定;阀门设计紧凑,经济实用可广泛应用于中高压流体,活塞式承压结构为高压提供了过量程保护,可对输入压力安全限制;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。





特点参数

l  316不锈钢结构

l  背压控制等级:2~250 , 2~500 , 5~800 psig

            0.1~17.2 , 0.1~34.5 , 0.3~55.2bar

l  安全压力:150%输入压力max

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.1

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  带有面板安装螺母和底部安装螺孔;

l  重量(不带压力表)2.0 (0.9kg)







接触流体的零部件及材料





零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

316SS

              ——



316SL

              ——

活塞密封

FKM

可依据介质备选其它材料

     主阀座

PCTFE

温度80℃



















结构图示及尺寸







流量数据





选型指南



SSRBV     1    3   10     F       K6  SG R OA

阀门材料
阀座材料输出压力流量系数密封材料
   终端连接
仪表接口
流通形式
清洁和包装
SS - 316
1 - PCTFE1 -   2 ~ 250psi10 - Cv0.1 N - NBR
 K6     -6mm X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金400
2 -   2 ~ 500psi
 E - EPDM K12     -12mm X-LOKS-进气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 -   5 ~ 800psi
 F - FKM K4F     -1 / 4in X-LOKSG-进气端压力表
LF   - 禁油装配
TA - 钛合金


 A - FFKM K8F  -1 / 2in X-LOK







 NT4     -1 / 4in FNPT












测试

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

RBV背压调节器通过量程弹簧平衡输入压力来控制上游流体系统的压力;

顺时针调节手轮,可压迫量程弹簧设定开启压力,当输入压力高于设定压力时,阀芯开启,直到输入压力和弹簧力平衡时阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

若需要减压调节器输入压力稳定无波动,可将背压调节器设在其前端;

背压调节器只能控制流体压力不超过设定压力,若要求流体压力不能低于设定值时,需要和减压调节器联动使用;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将背压调节器当泄压阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全.

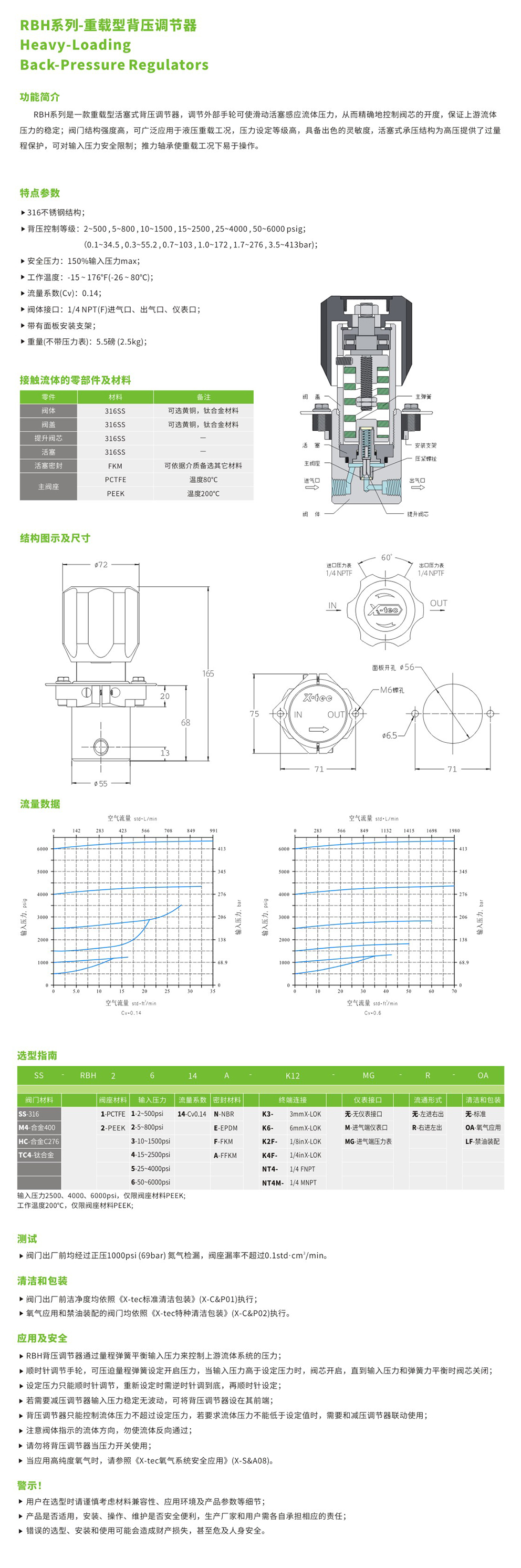

RBH系列

Heavy-Loading Back-PressureRegulators

重载型背压调节器






功能简介

RBH系列是一款重载型活塞式背压调节器,调节外部手轮可使滑动活塞感应流体压力,从而精确地控制阀芯的开度,保证上游流体压力的稳定;阀门结构强度高,可广泛应用于液压重载工况,压力设定等级高,具备出色的灵敏度,活塞式承压结构为高压提供了过量程保护,可对输入压力安全限制;推力轴承使重载工况下易于操作;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。







特点参数

l  316不锈钢结构

l  背压控制等级:2~500 , 5~800 , 10~1500 , 15~2500 ,25~4000 , 50~6000 psig

            0.1~34.5 , 0.3~55.2 , 0.7~103 , 1.0~172 , 1.7~276 , 3.5~413bar

l  安全压力:150%输入压力max

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.140.6

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  带有面板安装支架;

l  重量(不带压力表)5.5 (2.5kg)










接触流体的零部件及材料







零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

316SS

             ——



316SS

             ——

活塞密封

FKM

可依据介质备选其它材料

     主阀座

PCTFE

温度80℃

PEEK

温度200℃

200℃时,最高输入压力仅为2000psi(138bar)


















结构图示及尺寸







流量数据




选型指南


SSRBH2614AK12SGROA

阀门材料
阀座材料输出压力流量系数密封材料
终端连接
仪表接口
流通形式
清洁和包装
SS - 316
1 - PCTFE1 -   2 ~ 500psi 14 - Cv0.14 N - NBR
 K6      -6mm X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金4002 - PEEK2 -   5 ~ 800psi 60 - Cv0.6 E - EPDM K12    -12mm X-LOKS-进气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 - 10 ~ 1500psi
 F - FKM K4F    -1 / 4in X-LOKSG-进气端压力表
LF   - 禁油装配
TA - 钛合金
4 - 15 ~ 2500psi
 A - FFKM K8F    -1 / 2in X-LOK




5 - 25 ~ 4000psi

 NT4    -1 / 4in FNPT




6 - 50 ~ 6000psi

 NT4M   -1 / 4in MNPT





测试

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

RBH背压调节器通过量程弹簧平衡输入压力来控制上游流体系统的压力;

顺时针调节手轮,可压迫量程弹簧设定开启压力,当输入压力高于设定压力时,阀芯开启,直到输入压力和弹簧力平衡时阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

若需要减压调节器输入压力稳定无波动,可将背压调节器设在其前端;

背压调节器只能控制流体压力不超过设定压力,若要求流体压力不能低于设定值时,需要和减压调节器联动使用;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将背压调节器当泄压阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全.
