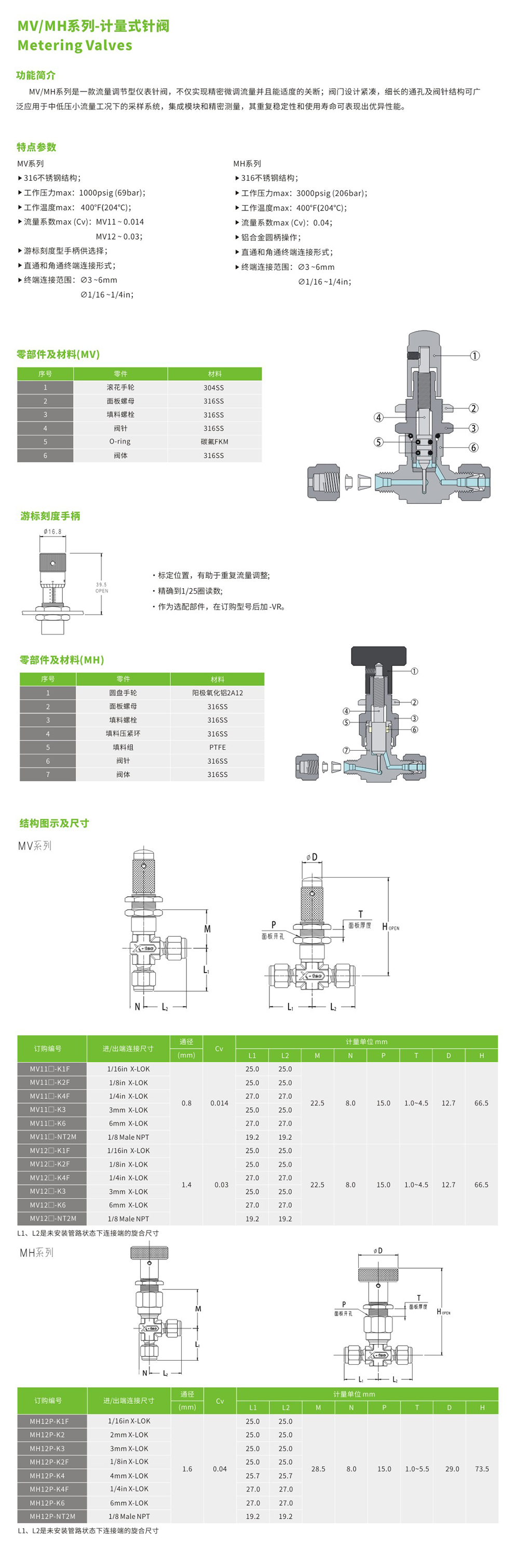

MV / MH系列
Metering Valves
计量式针阀
功能简介
MV / MH系列是一款流量调节型仪表针阀，不仅实现精密微调流量并且能适度的关断；阀门设计紧凑，细长的通孔及阀针结构可广泛应用于中低压小流量工况下的采样系统，集成模块和精密测量，其重复稳定性和使用寿命可表现出优异性能。
特点参数
l 316不锈钢结构
l 工作压力max：MV ~ 2000psig (138bar)；
MH ~ 5000psig (345bar)；
l 工作温度max：MV ~ 400℉(204℃)；
MH ~ 850℉(454℃)；
l 流量系数 (Cv)：0.004 ~ 0.04；
l 滚花型，圆盘型，游标刻度型手柄供选择；
l 直通和角通终端连接形式；
l 终端连接范围：Φ3 ~ 8mm Φ1/8 ~ 1/4in
零部件及材料 (MV)
序号 | 零件 | 材料 |
1 | 滚花手轮 | 304 SS |
2 | 面板螺母 | 316 SS |
3 | 填料螺栓 | 316 SS |
4 | 阀体密封 | PTFE |
5 | O-ring | FKM |
6 | 阀 针 | 316 SS |
阀 座 | Reinforced-PTFE | |
7 | 阀 体 | 316 SS |
零部件及材料 (MH)
序号 | 零件 | 材料 |
1 | 圆盘手轮 | 阳极氧化铝2A12 |
2 | 面板螺母 | 316 SS |
3 | 填料螺栓 | 316 SS |
4 | 填料压紧环 | 316 SS |
5* | 填料组 | PTFE |
6 | 阀 针 | 316 SS |
7 | 阀 体 | 316 SS |
* 可根据实际工况选Grafoil®柔性石墨作为密封材料
结构图示及尺寸
| 订购编号 | 进/出端连接尺寸 | 通径 | Cv | 计量单位 mm | ||||||||||
| (mm) | L1 | L2 | L3 | M | N | P | T | W | D | H | ||||
| MV□□-K3 | 3mm X-LOK | 0.8 | 0.004 | 25.4 | 25.4 | 25.4 | 23.5 | 10.5 | 11.8 | 1 ~ 4.5 | 15.9 | 9.6 | 60 | |
| MV□□-K2F | 1 ̸ 8in X-LOK | 0.8 | 0.004 | 25.4 | 25.4 | 25.4 | 23.5 | 10.5 | 11.8 | 1 ~ 4.5 | 15.9 | 9.6 | 60 | |
| MV□□-K3 | 3mm X-LOK | 1.4 | 0.03 | 25.4 | 25.4 | 25.4 | 25.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 65 | |
| MV□□-K2F | 1 ̸ 8in X-LOK | 1.4 | 0.03 | 25.4 | 25.4 | 25.4 | 25.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 65 | |
| MV□□-K6 | 6mm X-LOK | 1.4 | 0.03 | 28.8 | 28.8 | 28.8 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 70 | |
| MV□□-K4F | 1 ̸ 4in X-LOK | 1.4 | 0.03 | 28.3 | 28.3 | 28.3 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 70 | |
| MV□□-K8 | 8mm X-LOK | 1.4 | 0.03 | 30.5 | 30.5 | 30.5 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 70 | |
| MV□□-NT2M | 1 ̸ 8in MNPT | 1.4 | 0.03 | 21 | 21 | 21 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 70 | |
| MV□□-NT2 | 1 ̸ 8in FNPT | 1.4 | 0.03 | 21 | 21 | 21 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 12.7 | 70 | |
L1、L2、L3是未安装管路状态下连接端的旋合尺寸
| 订购编号 | 进/出端连接尺寸 | 通径 | Cv | 计量单位 mm | ||||||||||
| (mm) | L1 | L2 | L3 | M | N | P | T | W | D | H | ||||
| MH□□-K3 | 3mm X-LOK | 0.8 | 0.004 | 25.4 | 25.4 | 25.4 | 30 | 10.5 | 11.8 | 1 ~ 4.5 | 15.9 | 24 | 69.5 | |
| MH□□-K2F | 1 ̸ 8in X-LOK | 0.8 | 0.004 | 25.4 | 25.4 | 25.4 | 30 | 10.5 | 11.8 | 1 ~ 4.5 | 15.9 | 24 | 69.5 | |
| MH□□-K3 | 3mm X-LOK | 1.4 | 0.03 | 26.4 | 26.4 | 26.4 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-K2F | 1 ̸ 8in X-LOK | 1.4 | 0.03 | 26.4 | 26.4 | 26.4 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-K6 | 6mm X-LOK | 1.4 | 0.03 | 28.8 | 28.8 | 28.8 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-K4F | 1 ̸ 4in X-LOK | 1.4 | 0.03 | 28.3 | 28.3 | 28.3 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-K8 | 8mm X-LOK | 1.4 | 0.03 | 30.5 | 30.5 | 30.5 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-NT2M | 1 ̸ 8in MNPT | 1.4 | 0.03 | 21 | 21 | 21 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
| MH□□-NT2 | 1 ̸ 8in FNPT | 1.4 | 0.03 | 21 | 21 | 21 | 30.5 | 10.5 | 15.1 | 1.5 ~ 5.5 | 15.9 | 29 | 75 | |
L1、L2、L3是未安装管路状态下连接端的旋合尺寸

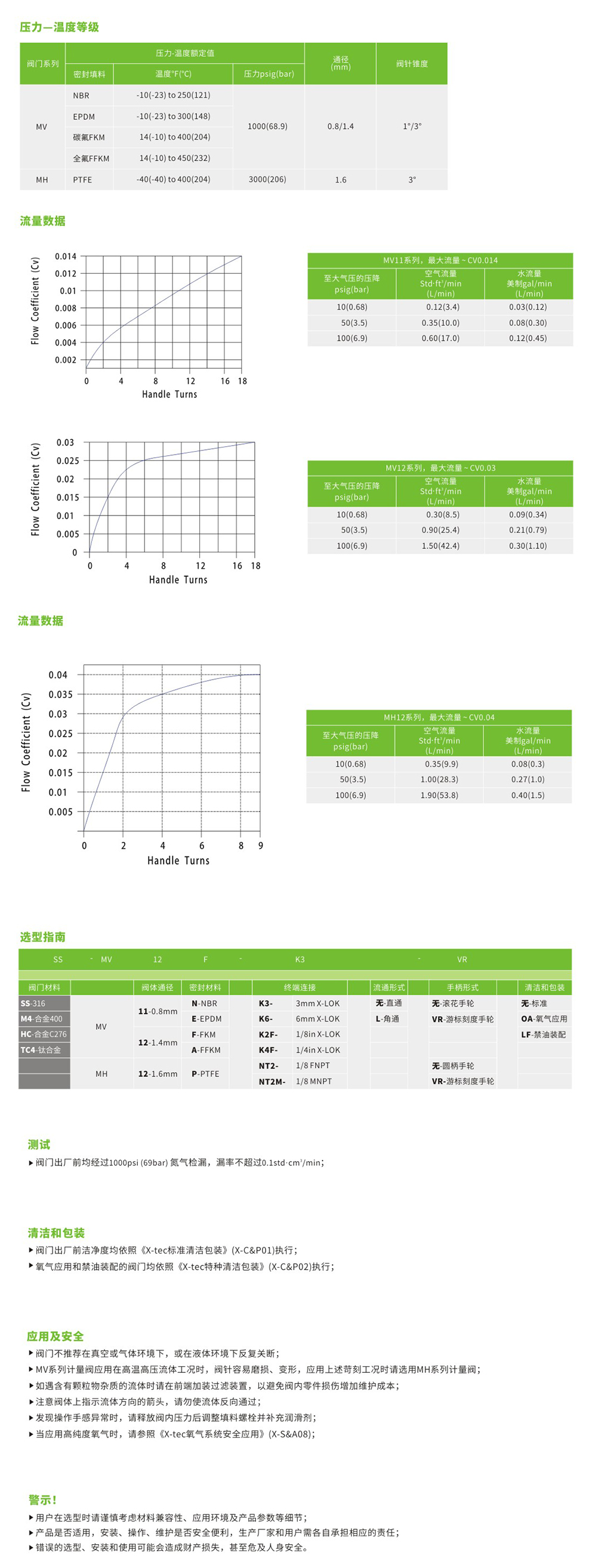

压力—温度等级
MV系列
| 系列 | 压力-温度额定值 | 通孔,mm | 阀针锥度 | ||
| 密封材料 | 温度, ℃ | 压力,psig(bar) | |||
| MV01 | NBR | -23 ~ 121 | 2000 (138) | 0.8 | 1° |
| MV02 | EPDM | -23 ~ 149 | 1000 (68.9) | 1.4 | 3° |
| Viton® | -10 ~ 204 | 1000 (68.9) | |||
MH系列
| 压力-温度额定值 | ||
| 密封材料 | 温度, ℃ | 压力, psig(bar) |
| PTFE | -40 ~ 37 | 5000 (345) |
| PTFE | ~ 93 | 4295 (295) |
| PTFE | ~ 148 | 3875 (266) |
| PTFE | ~ 204 | 3560 (245) |
| PTFE | ~ 232 | 3435 (236) |
| Grafoil® | ~ 288 | 3220 (222) |
| Grafoil® | ~ 343 | 3080 (212) |
| Grafoil® | ~ 398 | 2930 (201) |
| Grafoil® | ~ 454 | 2815 (193) |
流量数据
| 最大流量 ~ Cv0.004 | 最大流量 ~ Cv0.03 | |||||
| 至大气压 | 空气流量 | 水流量 | 至大气压 | 空气流量 | 水流量 | |
| 的压降 | Std·ft3/min | 美制gal/min | 的压降 | Std·ft3/min | 美制gal/min | |
| psig(bar) | (Std·L/min) | (L/min) | psig(bar) | (Std·L/min) | (L/min) | |
| 10 (0.68) | 0.04 (1.1) | 0.01 (0.03) | 10 (0.68) | 0.3 (8.5) | 0.09 (0.34) | |
| 50 (3.5) | 0.10 (2.8) | 0.02 (0.07) | 50 (3.5) | 0.9 (25.4) | 0.21 (0.79) | |
| 100 (6.9) | 0.20 (5.6) | 0.04 (0.14) | 100 (6.9) | 1.5 (42.4) | 0.30 (1.10) | |
| 最大流量 ~ Cv0.04 | ||
| 至大气压 | 空气流量 | 水流量 |
| 的压降 | Std·ft3/min | 美制gal/min |
| psig(bar) | (Std·L/min) | (L/min) |
| 10 (0.68) | 0.5 (14.1) | 0.13 (0.5) |
| 50 (3.5) | 1.2 (34.0) | 0.28 (1.0) |
| 100 (6.9) | 2.1 (59.4) | 0.40 (1.5) |
选型指南
| SS | — | MV | 02 | F | — | K3 | — | V | L | — | OA | |
| 阀门材料 | 阀体通径 | 密封材料 | 终端连接 | 手柄形式 | 流通形式 | 清洁和包装 | ||||||
| SS - 316 | MV | 01 - 0.8mm | N - NBR | K3 - | 3mm X-LOK | 无 - 滚花手轮 | 无 - 直通 | 无 - 标准 | ||||
| M-合金400 | E - EPDM | K6 - | 6mm X-LOK | V - 游标刻度手轮 | L - 角通 | OA - 氧气应用 | ||||||
| HC - 合金C276 | 02 - 1.4mm | F - FKM | K2F - | 1 / 8in X-LOK | LF - 禁油装配 | |||||||
| TA - 钛合金 | A - FFKM | K4F - | 1 / 4in X-LOK | |||||||||
| MH | 02 - 1.6mm | P - PTFE | NT2 - | 1 / 8in FNPT | ||||||||
| G - Grafoil® | NT2M - | 1 / 8in MNPT | ||||||||||
测试
阀门出厂前均经过1000psi (69bar) 氮气检漏，漏率不超过0.1std·cm3/min；
清洁和包装
阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行；
氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行；
应用及安全
阀门不推荐在真空或气体环境下，或在液体环境下反复关断；
MV系列计量阀应用在高温高压流体工况时，阀针容易磨损、变形，应用上述苛刻工况时请选用MH系列计量阀；
如遇含有颗粒物杂质的流体时请在前端加装过滤装置，以避免阀内零件损伤增加维护成本；
注意阀体上指示流体方向的箭头，请勿使流体反向通过；
发现操作手感异常时，请释放阀内压力后调整填料螺栓并补充润滑剂；
当应用高纯度氧气时，请参照《X-tec氧气系统安全应用》(X-S&A08)；
警示！
用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节；
产品是否适用，安装、操作、维护是否安全便利，生产厂家和用户需各自承担相应的责任；
错误的选型、安装和使用可能会造成财产损失，甚至危及人身安全。
