减压调节器

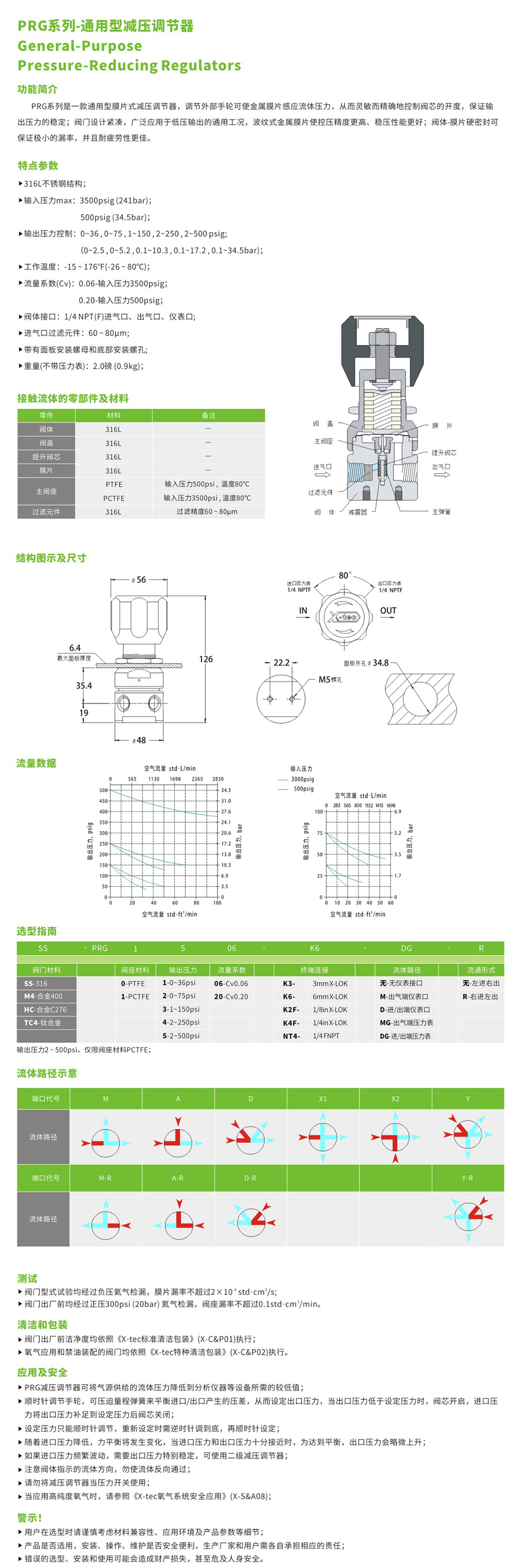

PRG系列

General-Purpose Pressure-ReducingRegulators

通用型减压调节器




功能简介

PRG系列是一款通用型膜片式减压调节器,调节外部手轮可使金属膜片感应流体压力,从而灵敏而精确地控制阀芯的开度,保证输出压力的稳定;阀门设计紧凑,可广泛应用于对压力输出和流量输出都不高的通用工况,金属膜片对压力变化反应灵敏且耐腐蚀性好,可对任何腐蚀性、非腐蚀性和危险流体进行精确压力控制,金属-金属膜片密封可保证最小的密封漏率。标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。





特点参数

l  316不锈钢结构

l  输入压力max3500psig (241bar)

               500psig (34.5bar)

l  输出压力控制:0~36 , 0~75 , 1~150 , 2~250 , 2~500 psig

            0~2.5 , 0~5.2 , 0.1~10.3 , 0.1~17.2 , 0.1~34.5bar

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.06 0.2

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  进气口过滤元件:60 ~ 80μm

l  带有面板安装螺母和底部安装螺孔;

l  重量(不带压力表)2.0 (0.9kg)








接触流体的零部件及材料


零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

316SS

               ——



316SL

               ——

主阀座

PTFE

输入压力500psi ,   温度80℃

PCTFE

输入压力3500psi , 温度80℃

过滤元件

316SS

过滤精度60 ~ 80μm























结构图示及尺寸








流量数据






选型指南


  SSPRG     1     3   06          K6    DG   R   OA

阀门材料
阀座材料输出压力流量系数
     终端连接
仪表接口
流通形式
清洁和包装
SS - 316
0 - PTFE1 - 0 ~ 36psi06 - Cv0.06
 K3     -3mm X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金4001 - PCTFE2 - 0 ~ 75psi20 - Cv0.20 K6   -6mm X-LOKS-出气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 - 1 ~ 150psi
 K4F    -1 / 4in X-LOKD-进/出气端仪表口
LF   - 禁油装配
TA - 钛合金
4 - 2 ~ 250psi
 K8F    -1 / 2in X-LOKSG-出气端压力表



5 - 2 ~ 500psi
 NT4    -1 / 4in FNPTDG-进/出气端压力表


输出压力2 ~ 500psi,仅限输入压力3500psi





测试

阀门型式试验均经过负压氦气检漏,膜片漏率不超过2×10-8std·cm3/s

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

PRG减压调节器可将气源的供给的流体压力降低到分析仪器等设备所需的较低值;

顺时针调节手轮,可压迫量程弹簧来平衡进口/出口产生的压差,从而设定出口压力,当出口压力低于设定压力时,阀芯开启,进口压力将出口压力补足到设定压力后阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

随着进口压力降低,力平衡将发生变化,当进口压力和出口压力十分接近时,为达到平衡,出口压力会略微上升;

如果进口压力频繁波动,需要出口压力特别稳定,可使用二级减压调节器;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将减压调节器当开关阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。

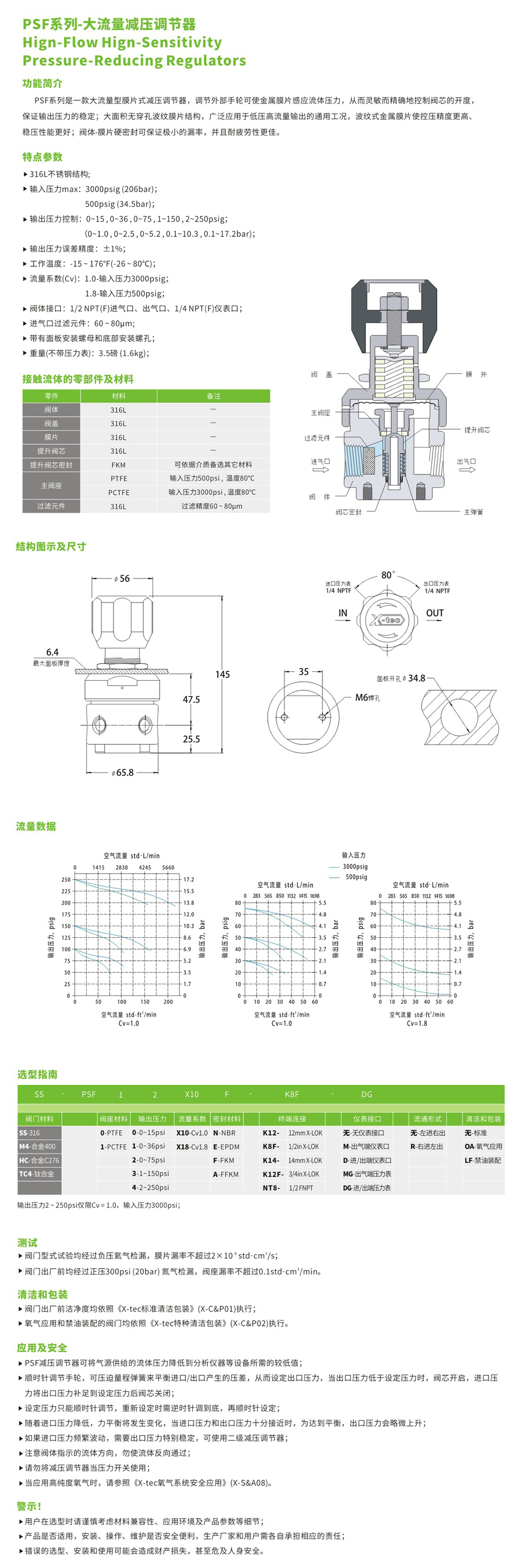

PSF系列

Hign-Flow ,Hign-Sensitivity Pressure-Reducing Regulators

高灵敏-大流量减压调节器






功能简介

PSF系列是一款高灵敏大流量型膜片式减压调节器,调节外部手轮可使金属膜片感应流体压力,从而灵敏而精确地控制阀芯的开度,保证输出压力的稳定;大面积无穿孔波纹膜片结构,可广泛应用于低压高灵敏和大流量输出的流体工况,金属膜片对压力变化反应灵敏且耐腐蚀性好,可对任何腐蚀性、非腐蚀性和危险流体进行精确压力控制,金属-金属膜片密封可保证最小的密封漏率;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。





特点参数

l  316不锈钢结构

l  输入压力max3000psig (241bar)

               500psig (34.5bar)

l  输出压力控制:0~15 , 0~36 , 0~75 , 1~150 , 2~250psig

            0~1.0 , 0~2.5 , 0~5.2 , 0.1~10.3 , 0.1~17.2bar

l  输出压力误差精度:±1%

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):1.0 1.8

l  阀体接口:1/2in内螺纹NPT进气口、出气口、1/4in内螺纹NPT仪表口

l  进气口过滤元件:60 ~ 80μm

l  带有面板安装螺母和底部安装螺孔;

l  重量(不带压力表)3.5 (1.6kg)  /  6.0(2.7kg)









接触流体的零部件及材料






零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料



316SL

              ——

提升阀芯

316SS

              ——

提升阀芯密封

FKM

可依据介质备选其它材料

主阀座

PTFE

输入压力500psi ,   温度80

PCTFE

输入压力3500psi , 温度80℃

过滤元件

316SS

过滤精度60 ~ 80μm














结构图示及尺寸




()中尺寸请选择Cv=1.8时参考







流量数据









选型指南


   SSPSF      0     1  X18      F          K12   DG   R   OA

阀门材料
阀座材料输出压力流量系数密封材料
       终端连接
仪表接口
流通形式
清洁和包装
SS - 316
0 - PTFE1 - 0 ~ 15psiX10 - Cv1.0 N - NBR
 K12     -12mm X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金4001 - PCTFE2 - 0 ~ 36psiX18 - Cv1.8 E - EPDMK8F     -1 / 2in X-LOKS-出气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 - 0 ~ 75psi
 F - FKM NT8  -1 / 2in FNPTD-进/出气端仪表口
LF   - 禁油装配
TA - 钛合金
4 - 1 ~ 150psi
 A - FFKM NT12     -3 / 4in FNPTSG-出气端压力表



5 - 2 ~ 250psi


DG-进/出气端压力表

输出压力0 ~ 15psi仅限Cv = 1.8,输入压力500psi

输出压力2 ~ 250psi仅限Cv = 1.0,输入压力3000psi















测试

阀门型式试验均经过负压氦气检漏,膜片漏率不超过2×10-8std·cm3/s

阀门出厂前均经过正压500psi (35bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

PSF减压调节器可将气源的供给的流体压力降低到分析仪器等设备所需的较低值;

顺时针调节手轮,可压迫量程弹簧来平衡进口/出口产生的压差,从而设定出口压力,当出口压力低于设定压力时,阀芯开启,进口压力将出口压力补足到设定压力后阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

随着进口压力降低,力平衡将发生变化,当进口压力和出口压力十分接近时,为达到平衡,出口压力会略微上升;

如果进口压力频繁波动,需要出口压力特别稳定,可使用二级减压调节器;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将减压调节器当开关阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。

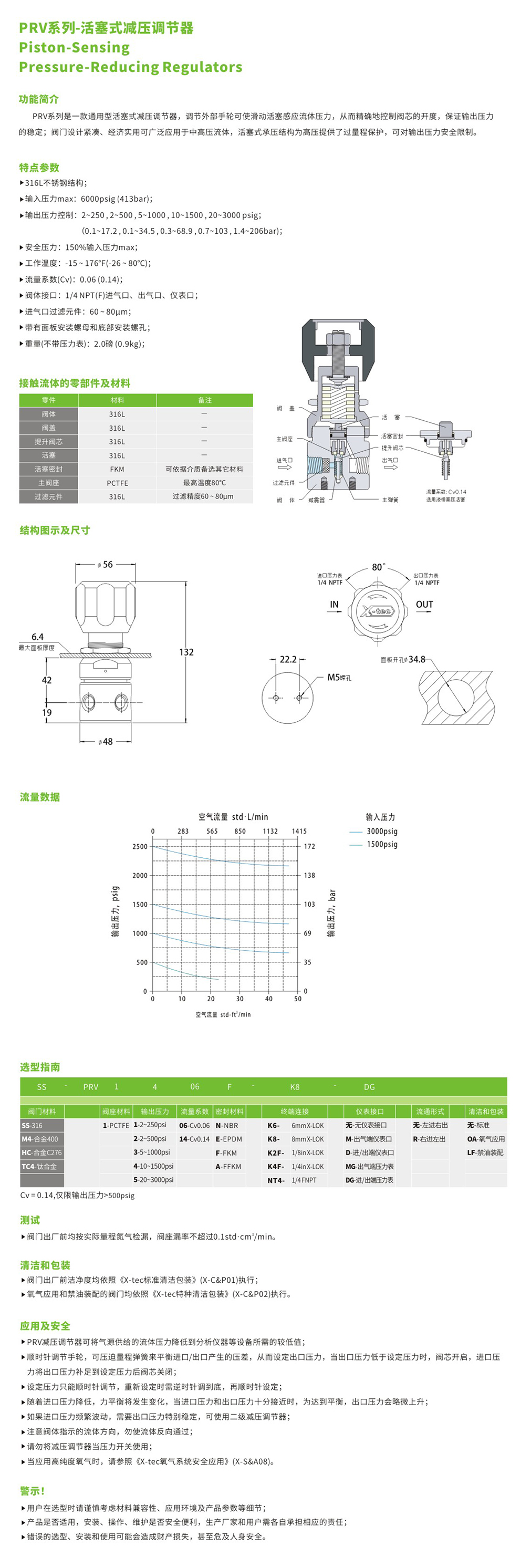

PRV系列

Piston-Sensing Pressure-ReducingRegulators

活塞式减压调节器





功能简介

PRV系列是一款通用型活塞式减压调节器,调节外部手轮可使滑动活塞感应流体压力,从而精确地控制阀芯的开度,保证输出压力的稳定;阀门设计紧凑、经济实用可广泛应用于中高压流体,活塞式承压结构为高压提供了过量程保护,可对输出压力安全限制;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。







特点参数

l  316不锈钢结构

l  输入压力max6000psig (413bar)

l  输出压力控制:2~250 , 2~500 , 5~1000 , 10~1500 , 20~3000 psig

            0.1~17.2 , 0.1~34.5 , 0.3~68.9 , 0.7~103 , 1.4~206bar

l  安全压力:150%输入压力max

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.06

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  进气口过滤元件:60 ~ 80μm

l  带有面板安装螺母和底部安装螺孔;

      l  重量(不带压力表)2.0(0.9kg)












接触流体的零部件及材料








零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

316SS

     ——



316SS

     ——

活塞密封

FKM

可依据介质备选其它材料


PCTFE

最高温度80

过滤元件

316SS

过滤精度60 ~ 80μm














结构图示及尺寸








流量数据






选型指南


 SSPRV    1     4   06    F         K8   DG  R  OA

阀门材料
阀座材料输出压力流量系数密封材料
      终端连接
仪表接口
流通形式
清洁和包装
SS - 316
1 - PCTFE1 -   2 ~ 250psi06 - Cv0.06 N - NBR
 K6     -6mm X-LOK
无 - 无仪表接口
无 - 左进右出
无   - 标准
M-合金400
2 -   2 ~ 500psi
 E - EPDM K12     -12mm X-LOKS-出气端仪表口R  - 右进左出OA  - 氧气应用
HC-合金C276
3 -   5 ~ 1000psi
 F - FKM K4F     -1 / 4in X-LOKD-进/出气端仪表口
LF   - 禁油装配
TA - 钛合金
4 - 10 ~ 1500psi
 A - FFKM K8F  -1 / 2in X-LOKSG-出气端压力表



5 - 20 ~ 3000psi

 NT4     -1 / 4in FNPTDG-进/出气端压力表






测试

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

PRV减压调节器可将气源的供给的流体压力降低到分析仪器等设备所需的较低值;

顺时针调节手轮,可压迫量程弹簧来平衡进口/出口产生的压差,从而设定出口压力,当出口压力低于设定压力时,阀芯开启,进口压力将出口压力补足到设定压力后阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

随着进口压力降低,力平衡将发生变化,当进口压力和出口压力十分接近时,为达到平衡,出口压力会略微上升;

如果进口压力频繁波动,需要出口压力特别稳定,可使用二级减压调节器;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将减压调节器当开关阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)





警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。

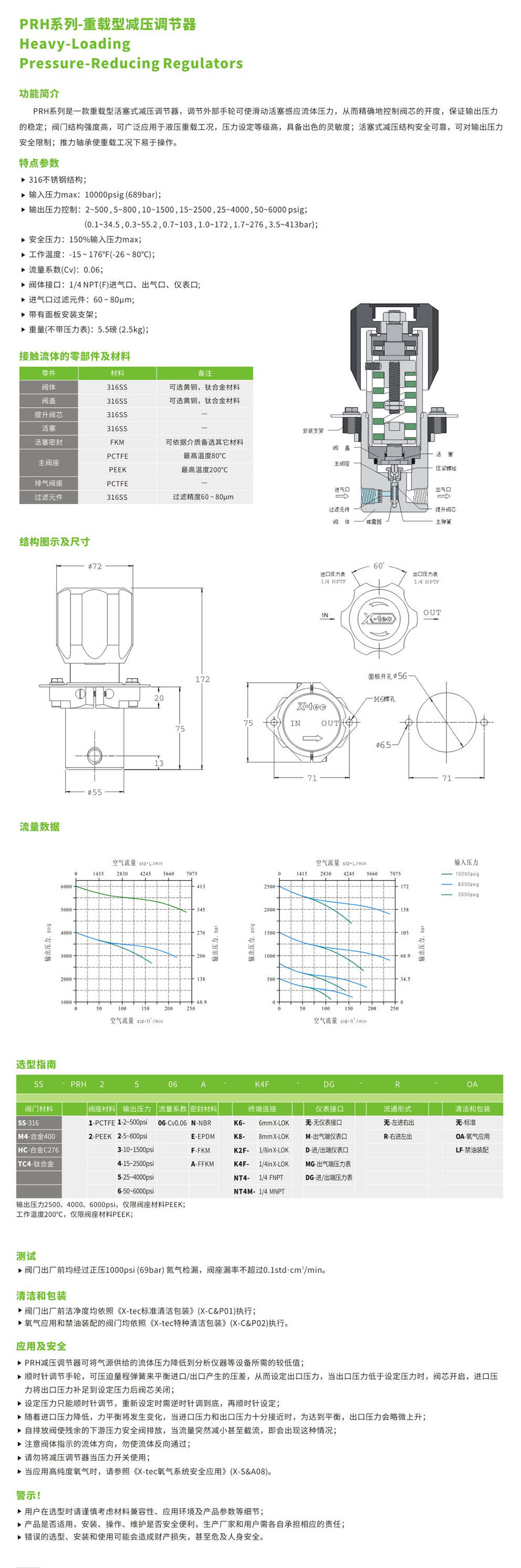

PRH系列

Heavy-Loading Pressure-ReducingRegulators

重载型减压调节器








功能简介

PRH系列是一款重载型活塞式减压调节器,调节外部手轮可使滑动活塞感应流体压力,从而精确地控制阀芯的开度,保证输出压力的稳定;阀门结构强度高,可广泛应用于液压重载工况,压力设定等级高,具备出色的灵敏度;活塞式减压结构安全可靠,可对输出压力安全限制;推力轴承使重载工况下易于操作;标准配置316不锈钢材料,黄铜材料可降低应用非腐蚀性流体的成本,钛合金材料可显著降低重量。






特点参数

l  316不锈钢结构

l  输入压力max10000psig (689bar)

l  输出压力控制:2~500 , 5~800 , 10~1500 , 15~2500 , 25~4000 , 50~6000 psig

            0.1~34.5 , 0.3~55.2 , 0.7~103 , 1.0~172 , 1.7~276 , 3.5~413bar

l  安全压力:150%输入压力max

l  工作温度:-15 ~ 176 (-26 ~ 80)

l  流量系数 (Cv):0.06

l  阀体接口:1/4in内螺纹NPT进气口、出气口、仪表口

l  进气口过滤元件:60 ~ 80μm

l  带有面板安装支架;

l  重量(不带压力表)5.5 (2.5kg)









接触流体的零部件及材料






零件

材料

备注



316SS

可选黄铜,钛合金材料



316SS

可选黄铜,钛合金材料

提升阀芯

17-4PH

           ——



316SS

           ——

活塞密封

FKM

可依据介质备选其它材料


PCTFE

最高温度80

PEEK

最高温度200

排气阀座

PCTFE

            ——

过滤元件

316SS

过滤精度60 ~ 80μm












结构图示及尺寸








流量数据








选型指南




  SSPRH    2406A       K4F DG R VT OA

阀门材料
阀座材料输出压力流量系数密封材料
    终端连接
仪表接口
流通形式
排放阀
清洁和包装
SS - 316
1 - PCTFE1 -   2 ~ 500psi06 - Cv0.06 N - NBR
 K6      -6mm X-LOK
无 - 无仪表接口
无 - 左进右出
无 - 无自排放阀
无   - 标准
M-合金4002 - PEEK2 -         5 ~ 800psi
 E - EPDM K12    -12mm X-LOKS-出气端仪表口R  - 右进左出VT- 带自排放阀OA  - 氧气应用
HC-合金C276
3 -         10 ~ 1500psi
 F - FKM K4F    -1 / 4in X-LOKD-进/出气端仪表口

LF   - 禁油装配
TA - 钛合金
4 -         15 ~ 2500psi
 A - FFKM K8F    -1 / 2in X-LOKSG-出气端压力表




5 -          25 ~ 4000psi

 NT4    -1 / 4in FNPTDG-进/出气端压力表




6 -        50 ~ 6000psi

 NT4M   -1 / 4in MNPT









测试

阀门出厂前均经过正压1000psi (69bar) 氮气检漏,阀座漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

PRH减压调节器可将气源的供给的流体压力降低到分析仪器等设备所需的较低值;

顺时针调节手轮,可压迫量程弹簧来平衡进口/出口产生的压差,从而设定出口压力,当出口压力低于设定压力时,阀芯开启,进口压力将出口压力补足到设定压力后阀芯关闭;

设定压力只能顺时针调节,重新设定时需逆时针调到底,再顺时针设定;

随着进口压力降低,力平衡将发生变化,当进口压力和出口压力十分接近时,为达到平衡,出口压力会略微上升;

自排放阀使残余的下游压力通过阀盖排放,当流量突然减小甚至截流,即会出现这种情况;

注意阀体底部指示流体方向的箭头,请勿使流体反向通过;

请勿将减压调节器当开关阀使用;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)





警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。
