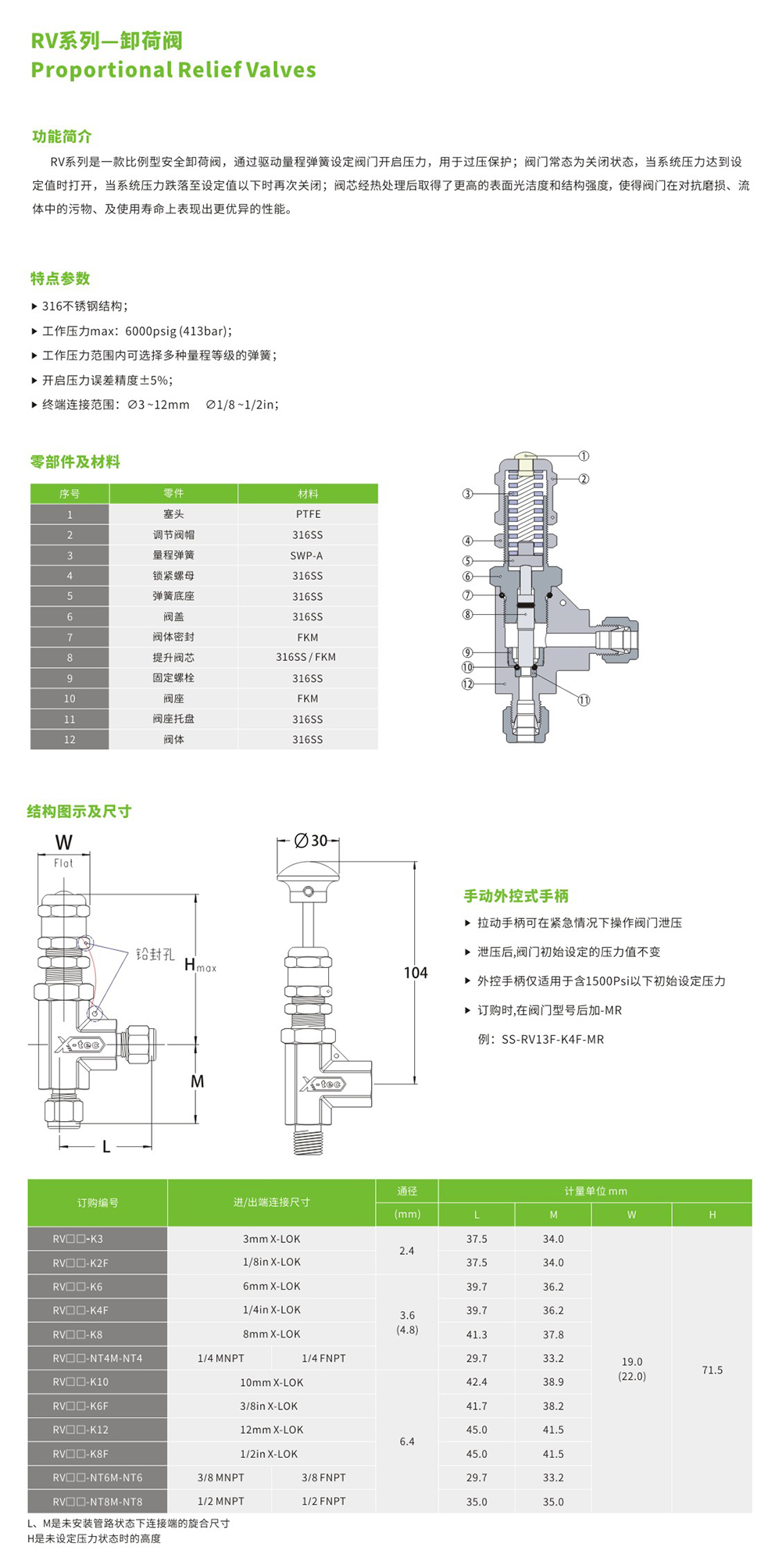

RV系列
Proportional ReliefValves
卸荷阀
功能简介
RV系列是一款比例型安全卸荷阀，通过驱动量程弹簧设定阀门开启压力，用于过压保护；
阀门常态为关闭状态，当系统压力达到设定值时打开，当系统压力跌落至设定值以下时再次关闭；阀芯经热处理后取得了更高的表面光洁度和结构强度，使得阀门在对抗磨损、流体中的污物、及使用寿命上表现出更优异的性能。
特点参数
l 316不锈钢结构
l 工作压力max：高压阀5000psig (345bar)；
低压阀300psig(20.6bar)；
l 工作压力范围内可选择多种量程等级的弹簧；
l 开启压力误差精度±5%；
l 终端连接范围：Φ3 ~ 12mm； Φ1/8 ~ 1/2in
零部件及材料
序号 | 零件 | 材料 |
1 | 塞 头 | PTFE |
2 | 调节阀帽 | 316SS |
3 | 量程弹簧 | SWP-A |
4 | 锁紧螺母 | 316SS |
5 | 弹簧底座 | 316SS |
6 | 阀 盖 | 316SS |
7 | 阀体密封 | FKM |
8 | 提升阀芯 | 316SS / FKM |
9 | 固定螺栓 | 316SS |
10 | 阀 座 | FKM |
11 | 阀座托盘 | 316SS |
12 | 阀 体 | 316SS |
结构图示及尺寸
低压阀
| 订购编号 | 进 / 出端连接尺寸 | 通径 | 计量单位 mm | |||||
| (mm) | L | M | N | W | H | |||
| RV□□-K3 | 3mm X-LOK | 2.4 | 37.5 | 35 | 10.8 | 19 | 66.5 | |
| RV□□-K2F | 1 / 8in X-LOK | 2.4 | 37.5 | 35 | 10.8 | 19 | 66.5 | |
| RV□□-K6 | 6mm X-LOK | 3.6 | 39.7 | 36.2 | 10.8 | 19 | 66.5 | |
| RV□□-K4F | 1 / 4in X-LOK | 3.6 | 39.7 | 36.2 | 10.8 | 19 | 66.5 | |
| RV□□-K8 | 8mm X-LOK | 3.6 | 41.3 | 37.8 | 10.8 | 19 | 66.5 | |
| RV□□-K6-NT4 | 6mm X-LOK | 1 / 4in FNPT | 3.6 | 32 | 36.2 | 10.8 | 19 | 66.5 |
| RV□□-NT4M-NT4 | 1 / 4in MNPT | 1 / 4in FNPT | 3.6 | 32 | 33 | 10.8 | 19 | 66.5 |
高压阀
| 订购编号 | 进 / 出端连接尺寸 | 通径 | 计量单位 mm | |||||
| (mm) | L | M | N | W | H | |||
| RV□□-K3 | 3mm X-LOK | 2.4 | 37.5 | 35 | 10.8 | 19 | 66.5 | |
| RV□□-K2F | 1 / 8in X-LOK | 2.4 | 37.5 | 35 | 10.8 | 19 | 66.5 | |
| RV□□-K6 | 6mm X-LOK | 4.8 | 39.7 | 36.2 | 10.8 | 19 | 66.5 | |
| RV□□-K4F | 1 / 4in X-LOK | 4.8 | 39.7 | 36.2 | 10.8 | 19 | 66.5 | |
| RV□□-K8 | 8mm X-LOK | 4.8 | 41.3 | 37.8 | 10.8 | 19 | 66.5 | |
| RV□□-K6-NT4 | 6mm X-LOK | 1 / 4in FNPT | 4.8 | 32 | 36.2 | 10.8 | 19 | 66.5 |
| RV□□-NT4M-NT4 | 1 / 4in MNPT | 1 / 4in FNPT | 4.8 | 32 | 33 | 10.8 | 19 | 66.5 |
L、M是未安装管路状态下连接端的旋合尺寸
H是未设定压力状态时的高度
压力—温度等级
| 阀门材质 | 316SS | |||||||||||
| 工作压力 | 5000psig (345bar) | 5000psig (345bar) | 300psig (20.6bar) | |||||||||
| 70℉(20℃) | 溢流期间高达6500psig (448bar) | |||||||||||
| 设定压力 | 1500 ~ 5000psig (103 ~ 3453bar) | 50 ~ 1500psig (3.5 ~ 103bar) | 10 ~ 225psig (0.68 ~ 15.5bar) | |||||||||
| 密封材料 | NBR | EPDM | FKM | FFKM | NBR | EPDM | FKM | FFKM | NBR | EPDM | FKM | FFKM |
| 温度,℉(℃) | 设定压力max, psig (bar) | |||||||||||
| -40 (-40) | — | — | — | — | — | — | — | — | — | 225(15.5) | — | — |
| -10 (-23) | 5000(345) | 5000(345) | — | — | 1500(103) | 1500(103) | — | — | 225(15.5) | 225(15.5) | — | — |
| 14 (-10) | 5000(345) | 5000(345) | 5000(345) | 5000(345) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 32 ( 0 ) | 5000(345) | 5000(345) | 5000(345) | 5000(345) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 50 (10) | 5000(345) | 5000(345) | 5000(345) | 5000(345) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 150 (65) | 4650(320) | 4650(320) | 4650(320) | 4650(320) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 150 (65) | 4650(320) | 4650(320) | 4650(320) | 4650(320) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 200 (93) | 5160(355) | 5160(355) | 5160(355) | 5160(355) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 200 (93) | 5160(355) | 5160(355) | 5160(355) | 5160(355) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 250 (121) | 4300(297) | 4300(297) | 4300(297) | 4300(297) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 250 (121) | 4300(297) | 4300(297) | 4300(297) | 4300(297) | 1500(103) | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 300 (148) | — | 3900(269) | 3900(269) | 3900(269) | — | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 300 (148) | — | 3900(269) | 3900(269) | 3900(269) | — | 1500(103) | 1500(103) | 1500(103) | 225(15.5) | 225(15.5) | 225(15.5) | 225(15.5) |
| 375 (190) | — | — | 3650(252) | 3650(251) | — | — | 1500(103) | 1500(103) | — | — | 225(15.5) | 225(15.5) |
| 375 (190) | — | — | 3650(252) | 3650(251) | — | — | 1500(103) | 1500(103) | — | — | 225(15.5) | 225(15.5) |
| 450 (232) | — | — | — | 3400(235) | — | — | — | 1500(103) | — | — | — | 225(15.5) |
| 450 (232) | — | — | — | 3400(235) | — | — | — | 1500(103) | — | — | — | 225(15.5) |

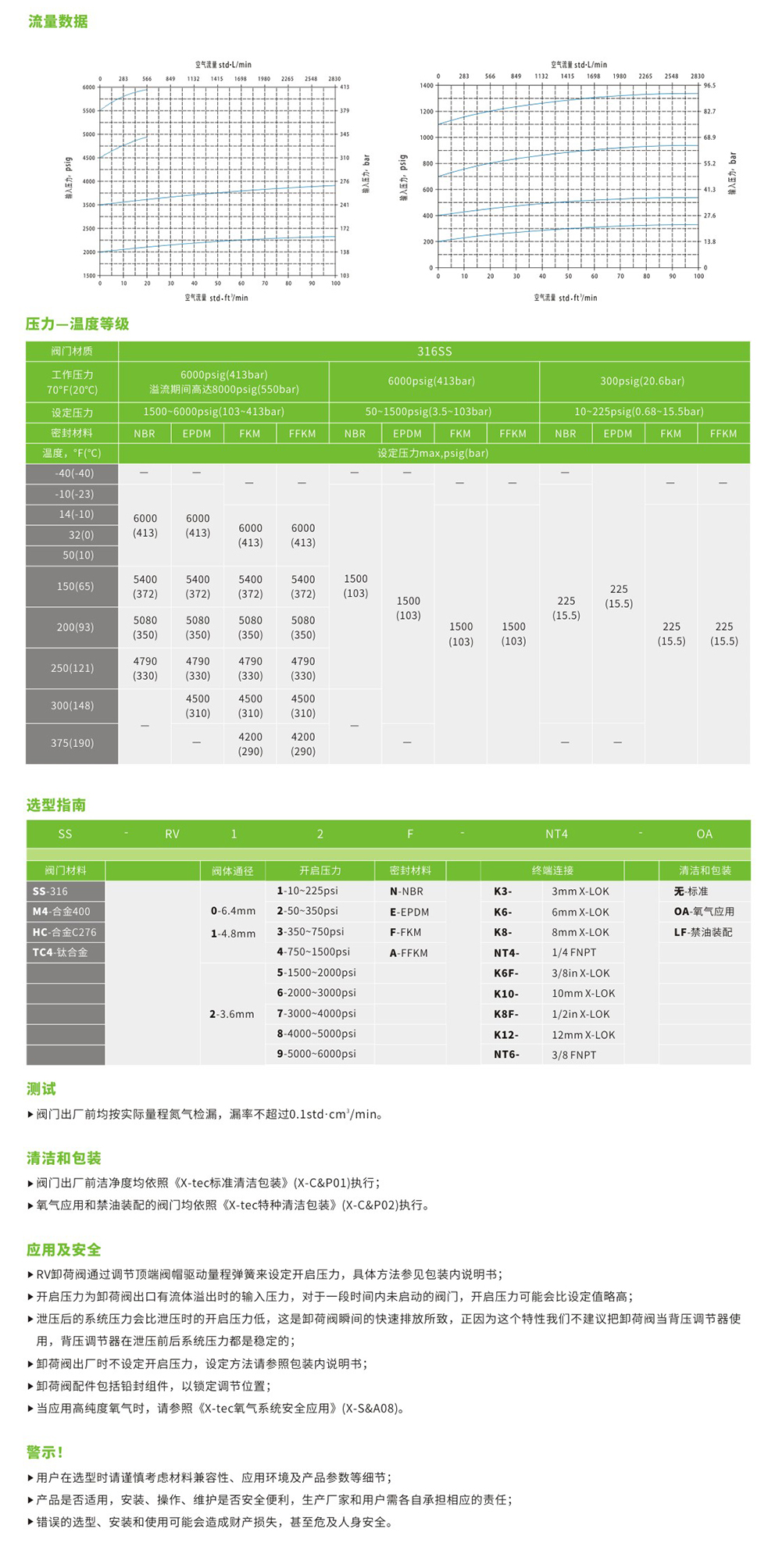

流量数据
选型指南
| SS | — | RV | 1 | 2 | F | — | K3 | — | OA | |
| 阀门材料 | 阀体通径 | 开启压力 | 密封材料 | 终端连接 | 清洁和包装 | |||||
| SS - 316 | 1 - 4.8mm | 1 - 10 ~ 225psi | N - NBR | K3 - | 3mm X-LOK | 无 - 标准 | ||||
| M-合金400 | 2 - 50 ~ 350psi | E - EPDM | K6 - | 6mm X-LOK | OA - 氧气应用 | |||||
| HC-合金C276 | 3 - 350 ~ 750psi | F - FKM | K8 - | 8mm X-LOK | LF - 禁油装配 | |||||
| TA - 钛合金 | 4 - 750 ~ 1500psi | A - FFKM | K2F - | 1 / 8in X-LOK | ||||||
| 2 - 3.6mm | 5 - 1500 ~ 2000psi | K4F - | 1 / 4in X-LOK | |||||||
| 6 - 2000 ~ 3000psi | NT4 - | 1 / 4in FNPT | ||||||||
| 7 - 3000 ~ 4000psi | NT4M - | 1 / 4in MNPT | ||||||||
8 - 4000 ~ 5000psi
测试
阀门出厂前均经过1000psi (69bar) 氮气检漏，漏率不超过0.1std·cm3/min；
清洁和包装
阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行；
氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行；
应用及安全
RV卸荷阀通过调节顶端阀帽驱动量程弹簧来设定开启压力，具体方法参见包装内说明书；
开启压力为卸荷阀出口有流体溢出时的输入压力，对于一段时间内未启动的阀门，开启压力可能会比设定值略高；
泄压后的系统压力会比泄压时的开启压力底，这是卸荷阀瞬间的快速排放所致，正因为这个特性我们不建议把卸荷阀当背压调节器使用，背压调节器在泄压前后系统压力都是稳定的；
卸荷阀出厂时不设定开启压力，设定方法请参照包装内说明书；
卸荷阀配件包括铅封组件，以锁定调节位置；
当应用高纯度氧气时，请参照《X-tec氧气系统安全应用》(X-S&A08)；
警示！
用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节；
产品是否适用，安装、操作、维护是否安全便利，生产厂家和用户需各自承担相应的责任；
错误的选型、安装和使用可能会造成财产损失，甚至危及人身安全。
