过滤器

由于网页版资料需人工修改编辑,会出现资料更新滞后的情况,最新产品资料请参考 首页左侧-点击产品-点击右上角 下载资料。 或与区域销售联系索取资料,充分沟通参数后订购产品,谢谢理解。

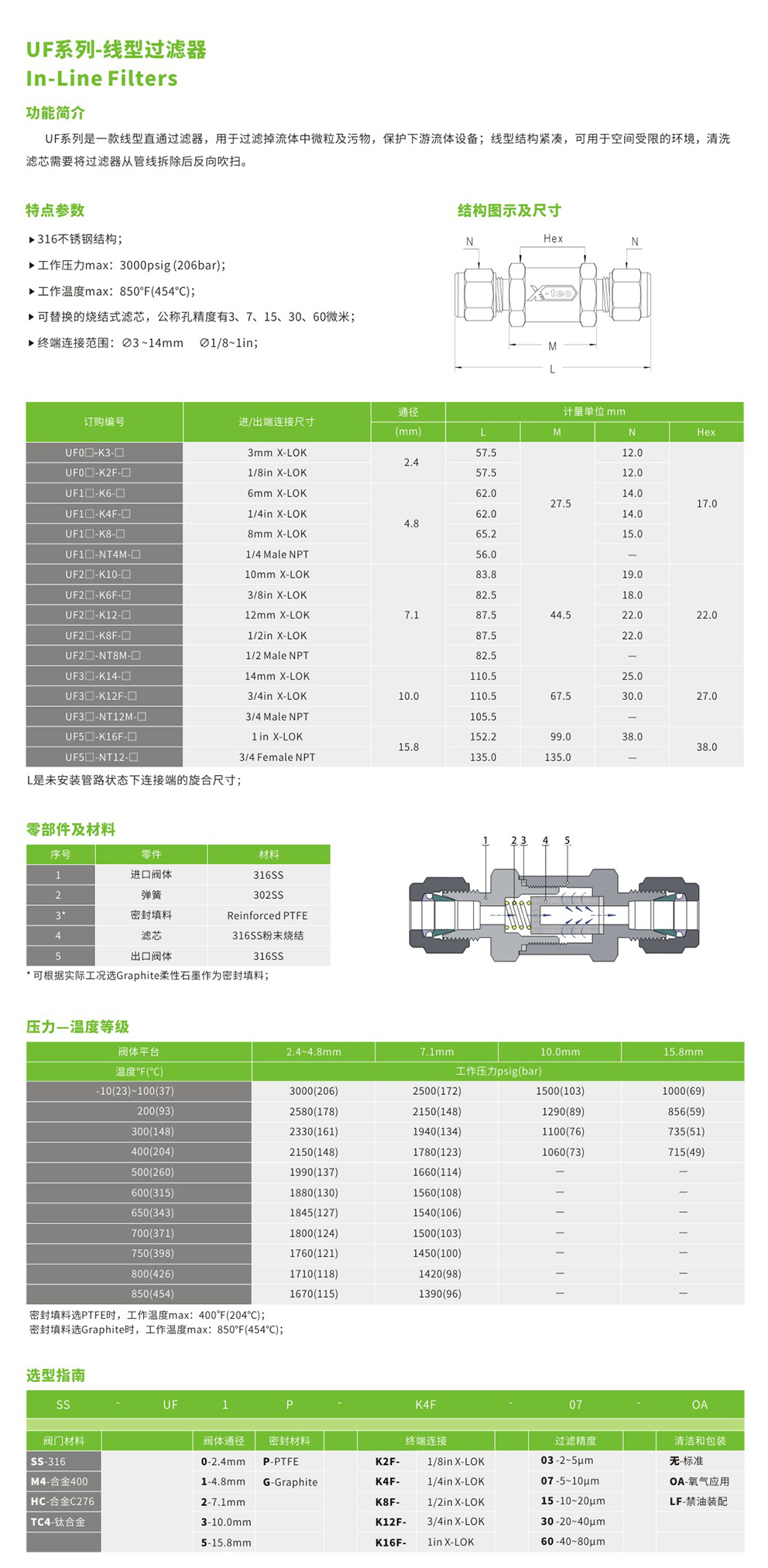

Filter系列

In-Line Filters

线型过滤器




功能简介

UF系列是一款线型直通过滤器,用于过滤掉流体中微粒及污物,保护下游流体设备;线型结构紧凑,可用于空间受限的环境,清洗滤芯需要将过滤器从管线拆除后反向吹扫。






特点参数

l  316不锈钢结构

l  工作压力max 3000psig (206bar)

l  工作温度max 850(454)

l  可替换的烧结式滤芯,公称孔精度有37153060微米;

l  终端连接范围:Φ3 ~ 14mm;  Φ1/8 ~ 3/4in









零部件及材料



序号

零件

材料

1

进口阀体

316 SS

2



302 SS

3*

密封填料

Reinforced PTFE

Grafoil®

4



316 SS粉末烧结

5

出口阀体

316 SS





 * 可根据实际工况选Grafoil®柔性石墨作为密封材料






结构图示及尺寸



    订购编号    进 / 出端连接尺寸   通径               计量单位,mm
  (mm)  L   M NHex
 UF□□-K3       3mm   X-LOK    2.457.527.51217
 UF□□-K2F       1 / 8in  X-LOK    2.457.527.51217
 UF□□-K6       6mm   X-LOK    4.862.027.51417
 UF□□-K4F       1 / 4in  X-LOK    4.862.027.51417
 UF□□-K8       8mm   X-LOK    4.865.227.51517
 UF□□-NT4M       1 / 4in  MNPT    4.856.027.517
 UF□□-K10       10mm   X-LOK    7.183.844.51922
 UF□□-K6F       3 / 8in  X-LOK    7.182.544.51822
 UF□□-K12       12mm   X-LOK    7.187.544.52222
 UF□□-K8F       1 / 2in  X-LOK    7.187.544.52222
 UF□□-NT8M       1 / 2in  MNPT    7.182.544.522


L是未安装管路状态下连接端的旋合尺寸;






压力—温度等级




           阀体平台     2.4 ~  4.8mm   7.1mm全部
               材料                            316 SS黄铜
         温度,℉(℃)                             工作压力,psig(bar)
 -10 (23)  ~   100 (37)         3000 (206)2500 (172)2000 (138)
                      200 (93)         2580 (178)2150 (148)1730 (119)
                     300 (148)         2330 (161)1940 (134)1470 (101)
                     400 (204)         2150 (148)1780 (123)
                     500 (260)         1990 (137)1660 (114)
                     600 (315)         1880 (130)1560 (108)
                     650 (343)         1845 (127)1540 (106)
                     700 (371)         1800 (124)1500 (103)
                     750 (398)         1760 (121)1450 (100)
                     800 (426)         1710 (118)1420 (98)
                     850 (454)         1670 (115)1390 (96)




密封填料选PTFE时,工作温度max400(204)

密封填料选Grafoil®时,工作温度max850(454)








选型指南


    SS   UF      1     P              K4F           07       OA

阀门材料
阀体通径密封材料
终端连接
过滤精度
清洁和包装
SS - 316
0 - 2.4mm P - PTFE
 K3      -3mm X-LOK
03  -  2  ~ 5μm
无   - 标准
M-合金4001 - 4.8mm G - Grafoil® K6      -6mm X-LOK07  -  5  ~ 10μmOA  - 氧气应用
HC-合金C2762 - 7.1mm
 K12    -12mm X-LOK15  -  10  ~ 20μmLF   - 禁油装配
TA - 钛合金3-10mm
 K4F    -1 / 4in  X-LOK30  -  20  ~ 40μm



 K8F    -1 / 2in  X-LOK60  -  40  ~ 80μm

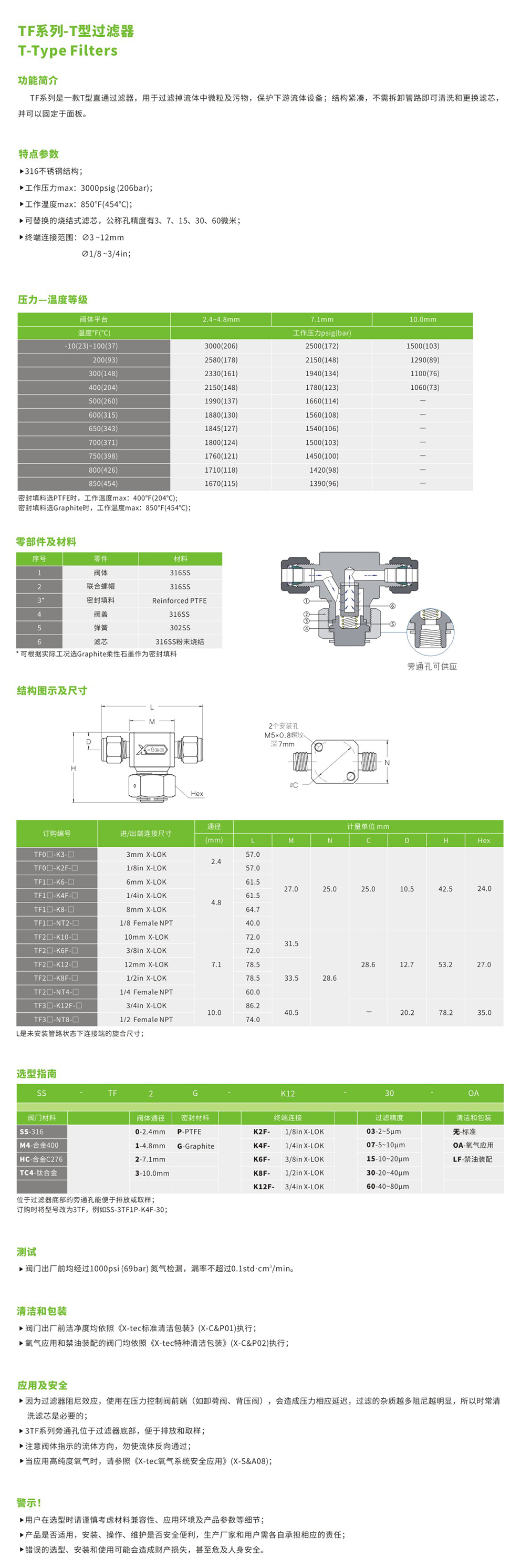

T-Type Filters

T型过滤器




功能简介

TF 系列是一款T型直通过滤器,用于过滤掉流体中微粒及污物,保护下游流体设备;结构紧凑,不需拆卸管路即可清洗和更换滤芯,并可以固定于面板。






特点参数


l  316不锈钢结构

l  工作压力max 3000psig (206bar)

l  工作温度max 850(454)

l  可替换的烧结式滤芯,公称孔精度有37153060微米;

l  终端连接范围:Φ3 ~ 12mm;  Φ1/8~ 1/2in








零部件及材料


                                      T


序号

零件

材料

1



316 SS

2

联合螺帽

316 SS

3*

密封填料

Reinforced PTFE

4



316 SS

5



302 SS

6



316 SS粉末烧结

 * 可根据实际工况选Grafoil®柔性石墨作为密封材料













结构图示及尺寸







  订购编号   进 / 出端连接尺寸   通径                                           计量单位,mm
   (mm)   L M N  C   D  HHex
 TF□□-K3       3mm   X-LOK    2.457.0 2725 2510.542.3 30
 TF□□-K2F       1 / 8in  X-LOK    2.457.0 2725 2510.542.3 30
 TF□□-K6       6mm   X-LOK    4.861.5 2725 2510.542.3 30
 TF□□-K4F       1 / 4in  X-LOK    4.861.5 2725 2510.542.3 30
 TF□□-K8       8mm   X-LOK    4.864.7 2725 2510.542.3 30
 TF□□-NT2       1 / 8in  FNPT    4.840.0 2725 2510.542.3 30
 TF□□-K10       10mm   X-LOK    7.169.2 3028.6 28.61147 30
 TF□□-K6F       3 / 8in  X-LOK    7.168.0 3028.6 28.61147 30
 TF□□-K12       12mm   X-LOK    7.177.0 3428.6 28.61349 30
 TF□□-K8F       1 / 2in  X-LOK    7.177.0 3428.6 28.61349 30
 TF□□-NT4       1 / 4in  FNPT    7.165.0 3428.6 28.61349 30


L是未安装管路状态下连接端的旋合尺寸;




压力—温度等级



密封填料选PTFE时,工作温度max400(204)

密封填料选Grafoil®时,工作温度max850(454)








选型指南





  SSTF         2    G         K1230   OA

阀门材料
     阀体通径密封材料
     终端连接
过滤精度
清洁和包装
SS - 316           0 - 2.4mm P - PTFE
 K3      -3mm X-LOK
03  -  2  ~ 5μm
无   - 标准
M-合金400           1 - 4.8mm G - Grafoil® K6      -6mm X-LOK07  -  5  ~ 10μmOA  - 氧气应用
HC-合金C276           2 - 7.1mm
 K12    -12mm X-LOK15  -  10  ~ 20μmLF   - 禁油装配
TA - 钛合金
 K4F    -1 / 4in  X-LOK30  -  20  ~ 40μm


 K8F    -1 / 2in  X-LOK60  -  40  ~ 80μm


位于过滤器底部的旁通孔能便于排放或取样;

订购时将型号改为3TF,例如SS-3TF1P-K6-30


测试

阀门出厂前均经过1000psi (69bar) 氮气检漏,漏率不超过0.1std·cm3/min



清洁和包装

阀门出厂前洁净度均依照《X-tec标准清洁包装》(X-C&P01)执行;

氧气应用和禁油装配的阀门均依照《X-tec特种清洁包装》(X-C&P02)执行;



应用及安全

因为过滤器阻尼效应,使用在压力控制阀前端(如卸荷阀、背压阀),会造成压力相应延迟,过滤的杂质越多阻尼越明显,所以时常清洗滤芯是必要的;

3TF系列旁通孔位于过滤器底部,便于排放和取样;

注意阀体上指示流体方向的箭头,请勿使流体反向通过;

当应用高纯度氧气时,请参照《X-tec氧气系统安全应用》(X-S&A08)



警示!

用户在选型时请谨慎考虑材料兼容性、应用环境及产品参数等细节;

产品是否适用,安装、操作、维护是否安全便利,生产厂家和用户需各自承担相应的责任;

错误的选型、安装和使用可能会造成财产损失,甚至危及人身安全。
